Sapata usinada metálica articulada para industria alimentícia ou pesada
Pé nivelador articulado com base lisa usinado em maquinas CNC no material inox 304 ou zincada
SAM100 Pé Nivelador Articulado (PNU/A100) COM BORRACHA
Pé nivelador articulado com sapata base usinada em inox 304, pode conter base de borracha antideslizante com o efeito de amenizar vibrações, acabamento inclinado quase polido para facilitar a limpeza, tornando-se sapatas higienicas, aplicação industria alimentícia ou farmacêutica quando fabricada toda em inox ou indicada para grandes cargas mecânica quando fabricadas em ferro zincado
SAM100AB OU SAM100FZB
Ø100milimetros SAM=total metalica FZB=ZINCADO AB= INOX COM BORRACHA OU PNU/A100I
| CÓDIGO |
d DIAM ROSCA |
h ROSCA UTIL |
L ALT. |
CAP. KG PÇ |
MATERIAL DO PARAFUSO |
|---|---|---|---|---|---|
| SAM1001270FZB | M12 | 50 MM | 73 | 500 | Ferro Zinc. |
| SAM10012100FZB | M12 | 70 MM | 103 | 500 | Ferro Zinc. |
| SAM1001470FZB* | M14* | 50 MM | 73 | 600 | Ferro Zinc. |
| SAM10014100FZB* | M14* | 70 MM | 103 | 600 | Ferro Zinc. |
| SAM10016100FZB | M16 | 70 MM | 103 | 800 | Ferro Zinc. |
| SAM10016150FZB | M16 | 120 MM | 153 | 800 | Ferro Zinc. |
| SAM10016200FZB | M16 | 170 MM | 203 | 750 | Ferro Zinc. |
| SAM10016250FZB | M16 | 220 MM | 253 | 700 | Ferro Zinc. |
| SAM10020100FZB | M20 | 70 MM | 103 | 1000 | Ferro Zinc. |
| SAM10020150FZB | M20 | 120 MM | 153 | 1000 | Ferro Zinc. |
| SAM10020200FZB | M20 | 170 MM | 203 | 950 | Ferro Zinc. |
| SAM10020250FZB | M20 | 220 MM | 253 | 900 | Ferro Zinc. |
| SAM10024100FZB | M24 | 70 MM | 103 | 1800 | Ferro Zinc. |
| SAM10024150FZB | M24 | 120 MM | 153 | 1800 | Ferro Zinc. |
| SAM10024200FZB | M24 | 170 MM | 203 | 1700 | Ferro Zinc. |
| SAM10024250FZB | M24 | 220 MM | 253 | 1600 | Ferro Zinc. |
| INOX 304 | INOX-304 | ||||
| SAM10016100AB | M16 | 70 MM | 103 | 800 | Inox-304 |
| SAM10016150AB | M16 | 120 MM | 153 | 800 | Inox-304 |
| SAM10016200AB | M16 | 170 MM | 203 | 750 | Inox-304 |
| SAM10016250AB | M16 | 250 MM | 253 | 700 | Inox-304 |
| SAM10020100AB | M20 | 70 MM | 103 | 1000 | Inox-304 |
| SAM10020150AB | M20 | 120 MM | 153 | 1000 | Inox-304 |
| SAM10020200AB | M20 | 170 MM | 203 | 950 | Inox-304 |
| SAM10020250AB | M20 | 250 MM | 253 | 900 | Inox-304 |
| SAM10024100AB | M24 | 70 MM | 103 | 1800 | Inox-304 |
| SAM10024150AB | M24 | 124 MM | 153 | 1800 | Inox-304 |
| SAM10024200AB | M24 | 170 MM | 243 | 1700 | Inox-304 |
| SAM10024250AB | M24 | 250 MM | 253 | 1600 | Inox-304 |
| POLEGADAS | SOB | EN | CO | MENDA | Inox 304 |
| SAM100-3/8-70AB* | 3/8" | 50 MM | 73 | 350 | Inox 304 |
| SAM100-3/8-100AB* | 3/8" | 70 MM | 103 | 350 | Inox 304 |
| SAM100-1/2-70AB* | ½" | 50 MM | 73 | 500 | Inox 304 |
| SAM100-1/2-100AB* | ½" | 70 MM | 103 | 500 | Inox 304 |
| SAM100-5/8-100AB* | 5/8" | 70 MM | 103 | 800 | Inox 304 |
| POLEGADAS | SOB | EN | CO | MENDA | Ferro Zinc. |
| SAM100-3/8-70FZB* | 3/8" | 50 MM | 73 | 350 | Ferro Zinc. |
| SAM100-3/8-100FZB* | 3/8" | 70 MM | 103 | 350 | Ferro Zinc. |
| SAM100-1/2-70FZB* | ½" | 50 MM | 73 | 500 | Ferro Zinc. |
| SAM100-1/2-100FZB* | ½" | 70 MM | 103 | 500 | Ferro Zinc. |
| SAM100-5/8-100FZB* | 5/8" | 70 MM | 103 | 800 | Ferro Zinc. |
| *Sob Consulta |
Sapata niveladora com base metalica usinada articulada em inox ou zincada ,Detalhes corte
Pé nivelador articulado com sapata usinada em inox 304 ou zincada, a esfera fica na extremidade da haste e interna a base é preso por deformação ao disco da base, formando uma articulaçao que pode inclinar 15° para cada lado, facilitando e ajustando facilmente o pé nivelador da maquina ao piso, eliminando cargas e forças desnecessarias ao componente da máquina

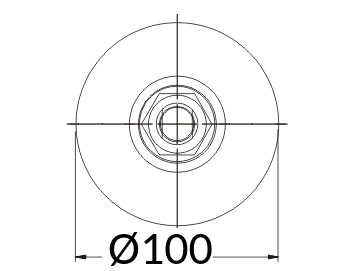

PÉ NIVELADOR ARTICULADO COM SAPATA METALICA USINADA Detalhes vista superior
Pé nivelador articulado com sapata usinada em inox 304 ou ferro zincado, pode receber um disco base de borracha antideslizante com o efeito de amenizar vibrações, acabamento uzinado fino em maquinas de precisão CNC, para facilitar a limpeza tornando-se higienica no material inox
CALÇO NIVELADOR ARTICULADO
CARACTERISTICAS
| Pé nivelador articulado: | Possui haste articulada, que permite o nivelamento do equipamento, compensando as irregularidades do piso. |
| Material da Base: | Disco usinado em maquinas CNC em INOX 304 ou Zincado outros inox sob encomenda |
| Material Rosca: | Aço carbono zincado se a base for Zincada |
| Aço inox AISI 304. quando a base é de inox | |
| Parafuso: | Esfera usinada e roscas laminadas |
| Roscas mm: | M12 - M16 - M20 ( sob consulta M14 M24) |
| Roscas em ( polegada ) sob consulta | 1/2" - 5/8" - 3/4" - 1" SOB ENCOMENDA LOTE MINIMO |
| Comprimentos de roscas: | 50, 70, 100, 120, 150, 200, (250, 300 e maiores ) depende do diametro da rosca sob encomenda |
| Apoio antivibratório: | Neste modelo FZB ou AB Tem Borracha nitrílica instalada na parte inferior da base, resistente à óleo na dureza 70 shore, que absorve parte da vibração e evita o deslocamento do equipamento por escorregamento |
| Base c/ diâmetro de: | Ø100 mm neste modelo a base da sapata metalica não tem furos o acabamento tem uma inclinação para evitar acumulo de sujeiras e facilitar a limpeza |
