SISTEMAS DE FIXA??O
O sistema de fixação rápida recebeu denominações variadas através do tempo, por exemplo: presilha, prensa manual, fixador, grampo (CLAMP USA).
Sua origem deu-se nos Estados Unidos da América em 1936. Hoje são mais de 100 fabricantes em todo mundo.
Esse mecanismo consiste em uma articulação de três pontos conhecida como ação de joelho ou cotovelo , a qual proporciona um travamento mecanico (veja a figura ao lado) que gera uma força de retenção contrária ao esforço aplicado e que s se destrava se acionado propositalmente.
Para evitar o destravamento aleatório, disponibilizamos também grampos de fixação rápida com trava de segurança.
FORÇA DE RETENÇÃO

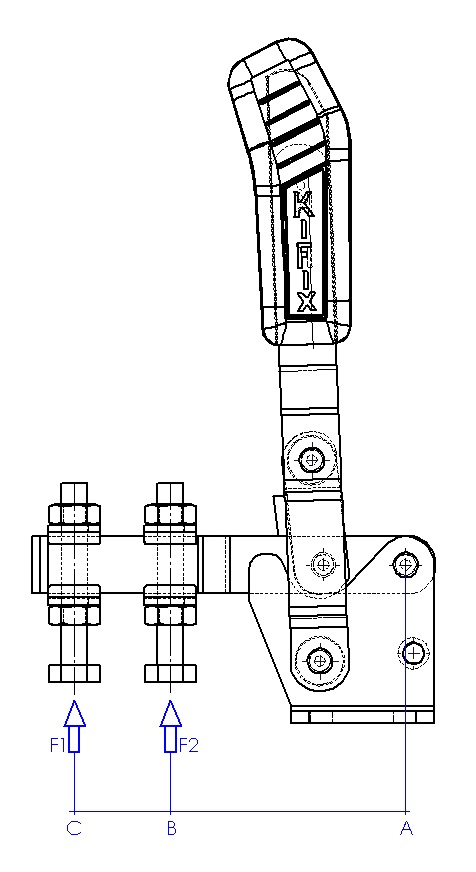

A força de retenção é proporcional a distância do ponto de giro(A) ao ponto de fixação da ponteira(B/C).
Quanto maior a distância entre o ponto A e o ponto de fixação da ponteira, menor será a força de retenção do fixador.
EXEMPLO
FIXADOR X
A for?a de retenção é proporcional a distância do ponto de giro(A) ao ponto de fixação da ponteira(B/C)
distancia AC: 135mm F1(especificado no catálogo) = 680 kgf
distancia AB: 90mm F2 = 680 x AC / AB = 680 x 135 / 90 = 1.020 kgf
