Grampo vertical > KF017
KF017
KF017
Encontre os desenhos 3D dos Grampos Rápidos nos códigos em vermelho da tabela abaixo, permitindo que você acesse facilmente as informações necessárias e simplifique o seu trabalho, economizando tempo e esforço.

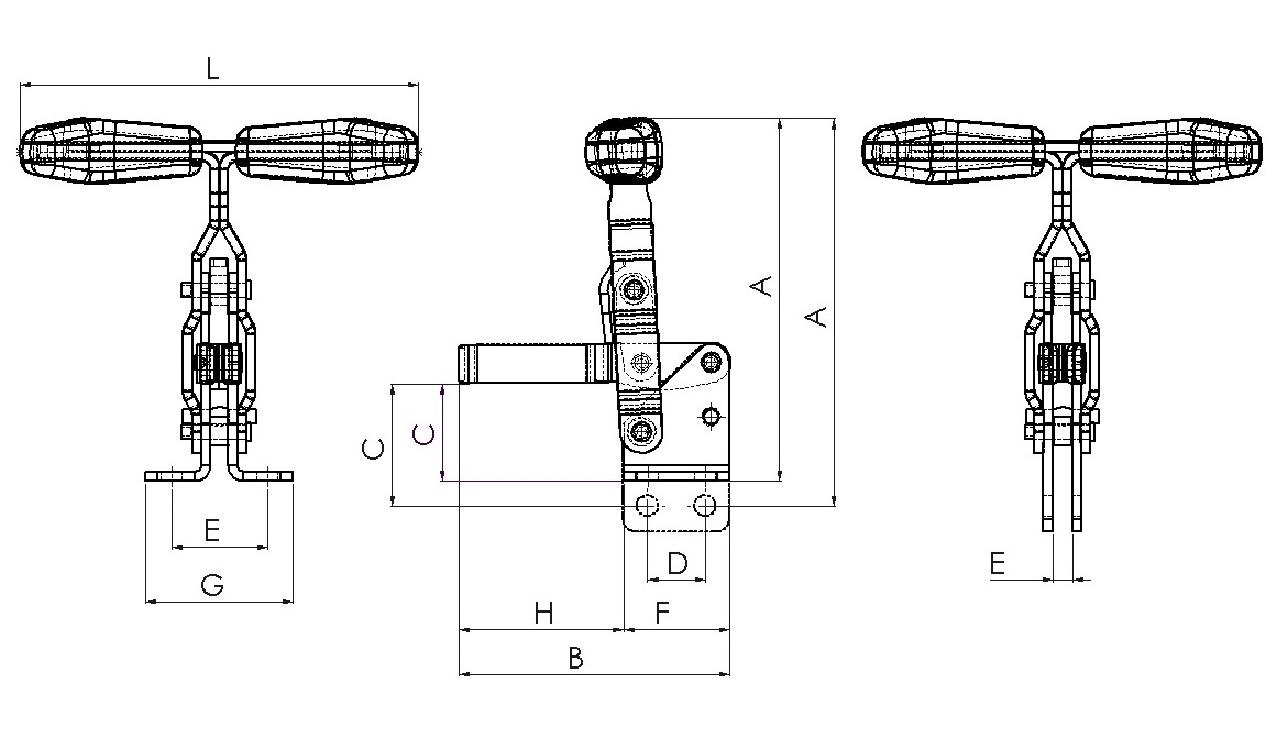

| REFERÊNCIA | FORÇA RETENÇÂO Kgf | A | B | C | D | E | F | G | H | I | J | �NGULO DE ABERTURA | PESO kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KF017 DT | 170 | 120 | 90 | 32 | 19 | 32 | 35 | 49 | 55 | 7,0 | 132 | 100 | 0,405 |
| KF017 DTL | 150 | 120 | 120 | 32 | 19 | 32 | 35 | 49 | 85 | 7,0 | 132 | 100 | 0,415 |

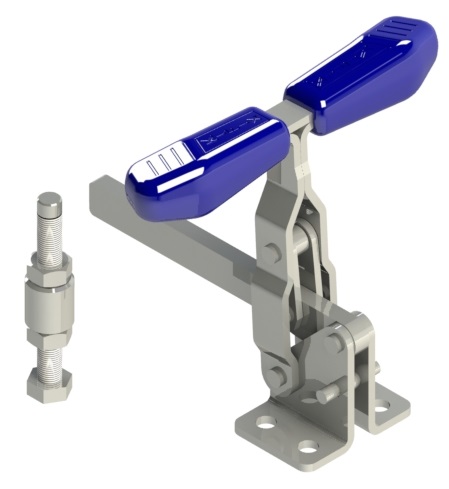

| KF-017 DTS | 200 | 120 | 120 | 32 | 19 | 32 | 35 | 49 | 85 | 7,0 | 132 | 100 | 0,415 |
| KF-017 RT | 170 | 128 | 90 | 40 | 19 | 6,5 | 35 | - | 55 | 7,0 | 132 | 100 | 0,405 |

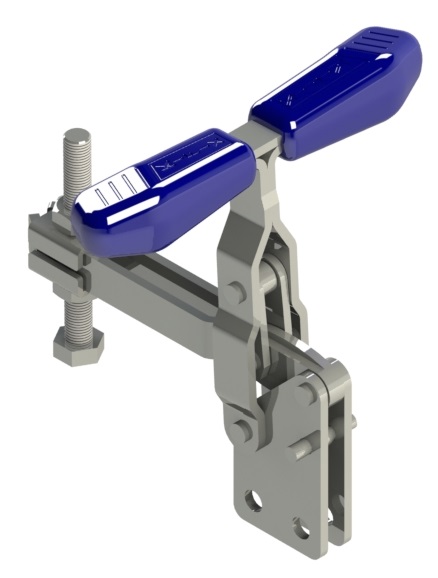

| KF-017 RTL | 150 | 128 | 120 | 40 | 19 | 6,5 | 35 | - | 85 | 7,0 | 132 | 100 | 0,415 |
| KF-017 RTS | 200 | 128 | 120 | 40 | 19 | 6,5 | 35 | - | 85 | 7,0 | 132 | 100 | 0,415 |
