Grampo vertical > KF-010F/012F/019/211/311/411

KF-010F/012F/019/211/311/411

KF-010F/012F/019/211/311/411

Encontre os desenhos 3D dos Grampos Rápidos nos códigos em vermelho da tabela abaixo, permitindo que você acesse facilmente as informações necessárias e simplifique o seu trabalho, economizando tempo e esforço.

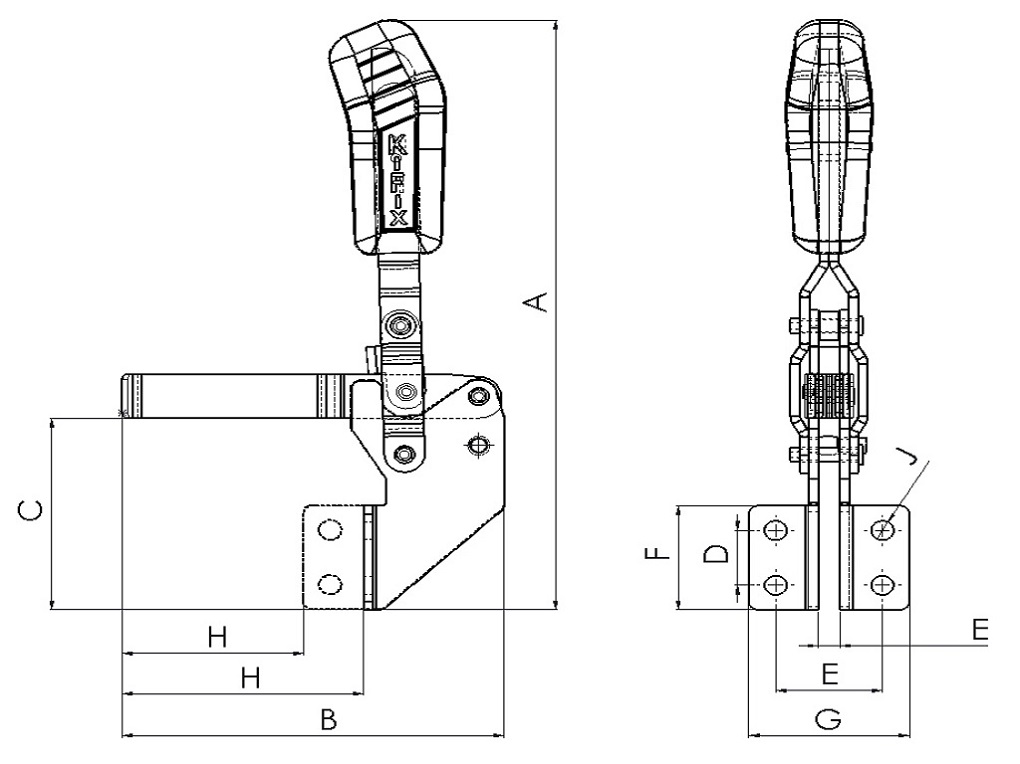

REFERÊNCIAFORÇA RETENÇÂO kgfABCDEFGHJÂNGULO DE ABERTURAPESO kg
KF-010 F 32 112 51 42 16 23,7 25 33 24 4,3 100 0,100
KF-012 F 90 149 70 47 12,7 27 25 40 41 5,5 100 0,230

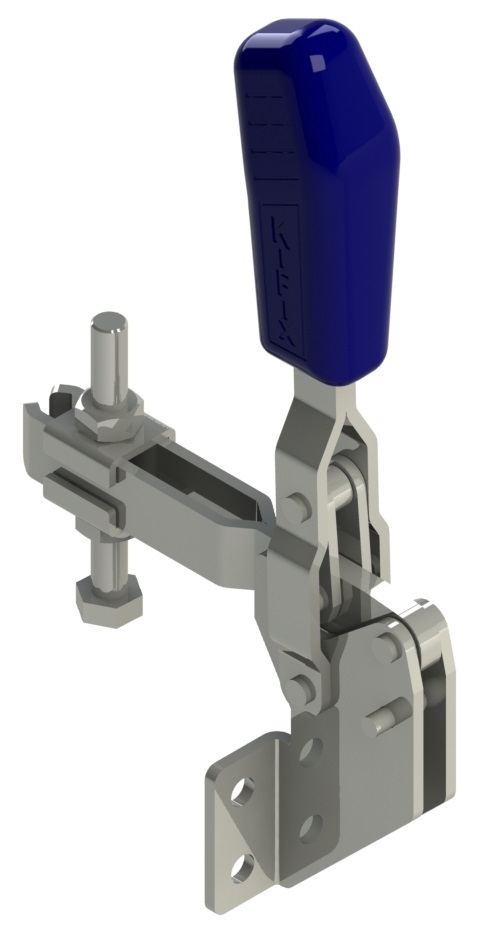

KF-019 DB 250 215 120 70 20 33,5 38 50,5 76 7,0 100 0,500
KF-019 DS 250 215 120 70 20 33,5 38 50,5 76 7,0 100 0,500
KF-019 RB 250 215 120 70 20 6,5 38 - 57 7,0 100 0,500
KF-019 RS 250 215 120 70 20 6,5 38 - 57 7,0 100 0,500
KF-211 DB 150 207 120 65 19 32 35 46,5 79 7,0 100 0,480

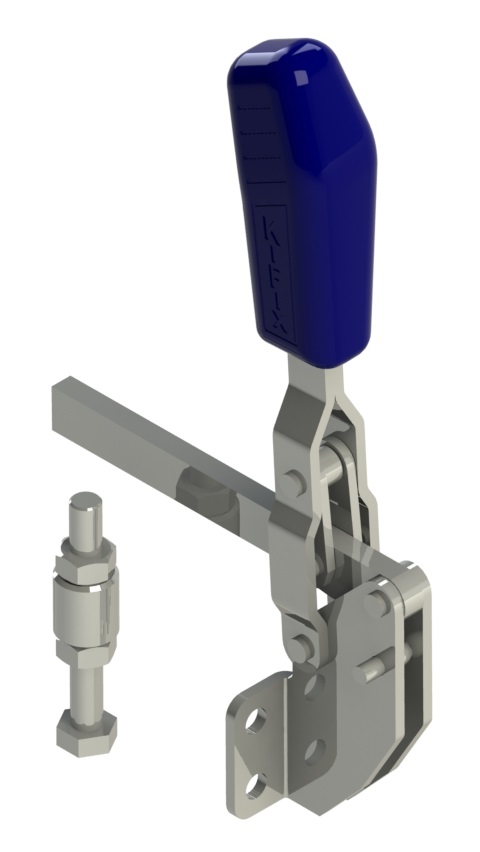

KF-211 DS 200 207 120 65 19 32 35 46,5 79 7,0 100 0,480
KF-211 RB 150 207 120 65 19 6,5 35 - 69 7,0 100 0,480
KF-211 RS 150 207 120 65 19 6,5 35 - 69 7,0 100 0,480
KF-311 DB 250 260 166 90 32 44 49 60 106 8,5 100 0,960
KF-311 DS 300 260 166 90 32 44 49 60 106 8,5 100 0,930

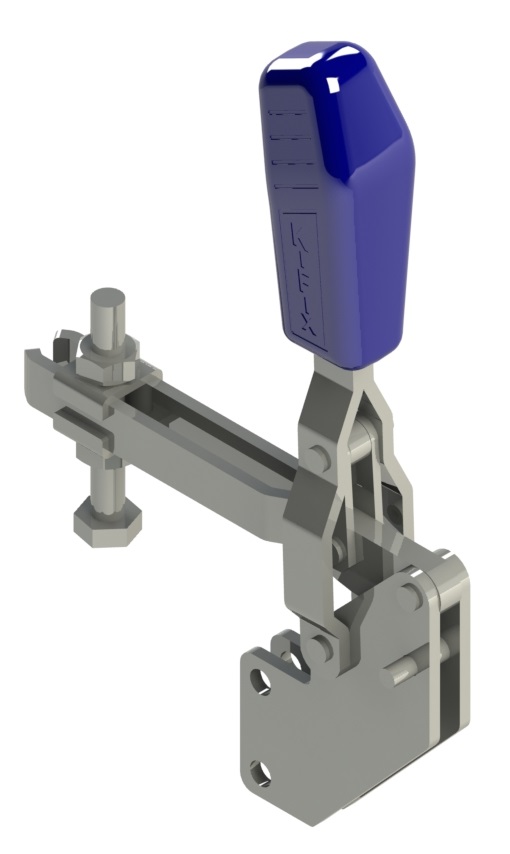

KF-311 RB 250 260 166 90 32 8 49 - 97 8,5 100 0,960
KF-311 RS 300 260 166 90 32 8 49 - 97 8,5 100 0,930
KF-411 DB 650 321 200 113 32 45 55 67 134 8,5 100 1,750
KF-411 DS 700 321 200 113 32 45 55 67 134 8,5 100 1,700
KF-411 RB 650 321 200 113 32 10 55 - 126 8,5 100 1,750

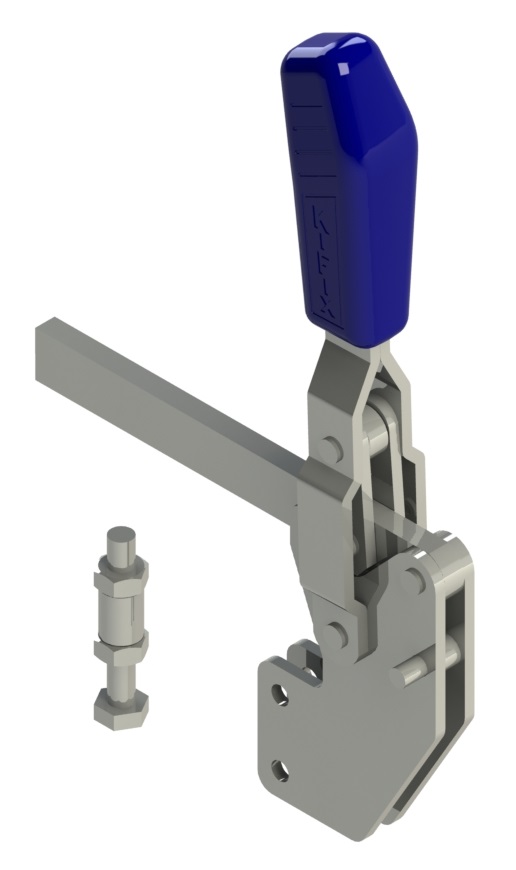

KF-411 RS 700 321 200 113 32 10 55 - 126 8,5 100 1,700

Entre em contato: orcamento@sparkfix.com.br | Tel: (19) 3871-8753
Produtos sob consulta quanto à disponibilidade de estoque. Aceitamos encomendas para peças especiais. Produtos podem ser descontinuados sem aviso prévio.
