Grampo torpedo > KF051 KF052 KF053 KF054 KF056 KF057

KF051 KF052 KF053 KF054 KF056 KF057

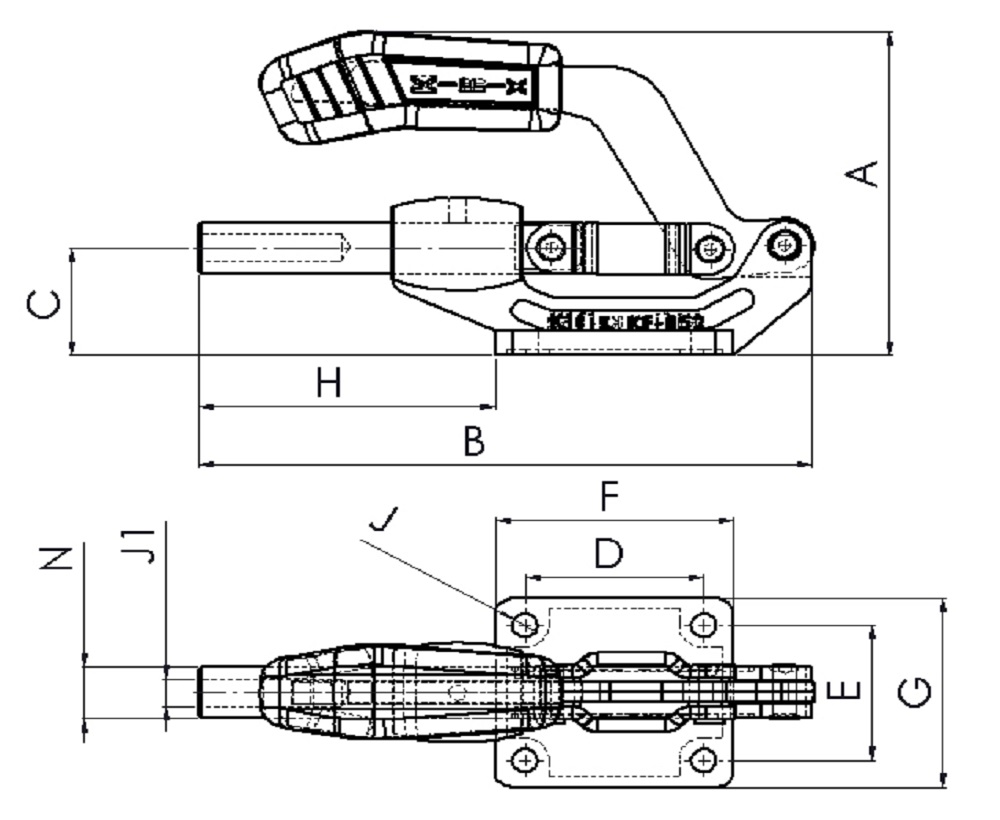

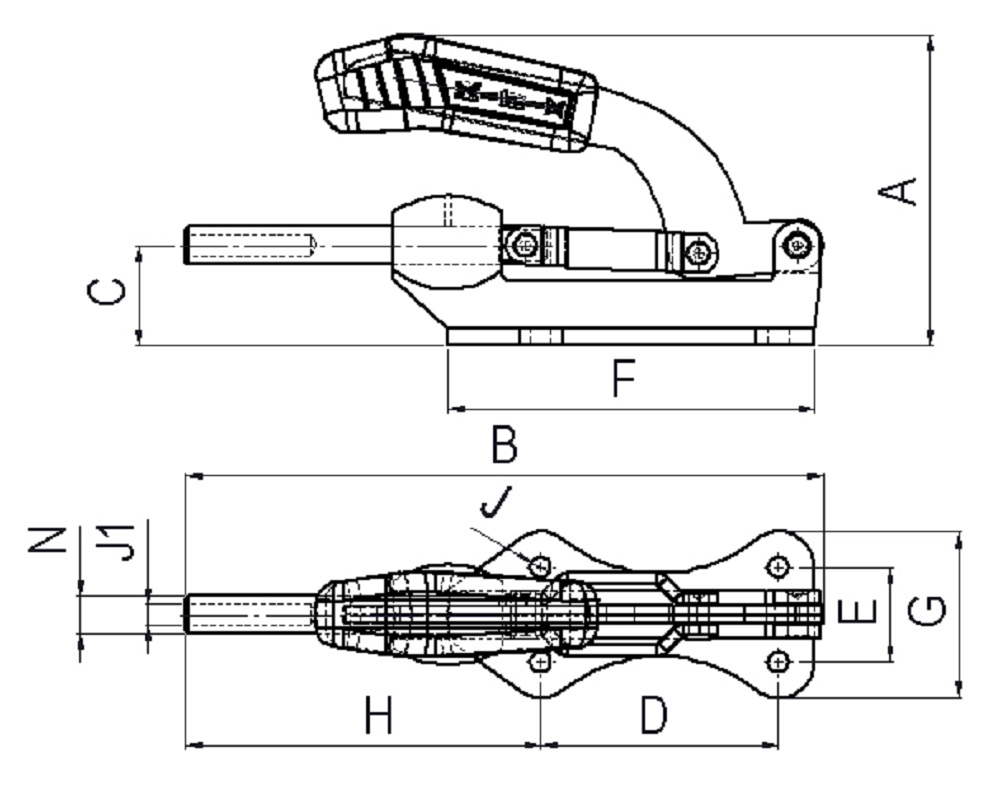

KF-052/053/056/057

Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

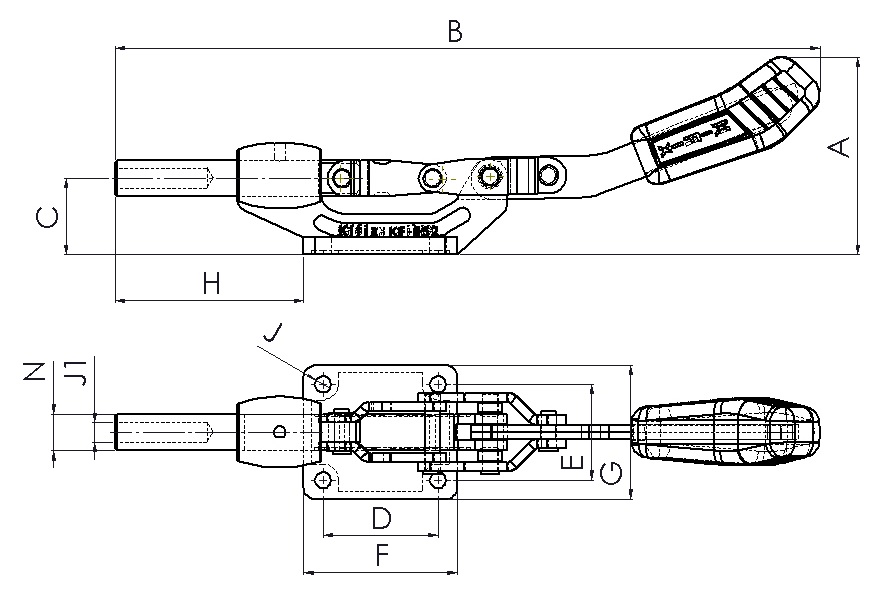

REFERÊNCIA
3D
FORÇA
Kgf
CURSOABCDEFGHJJ1NPESO
kg

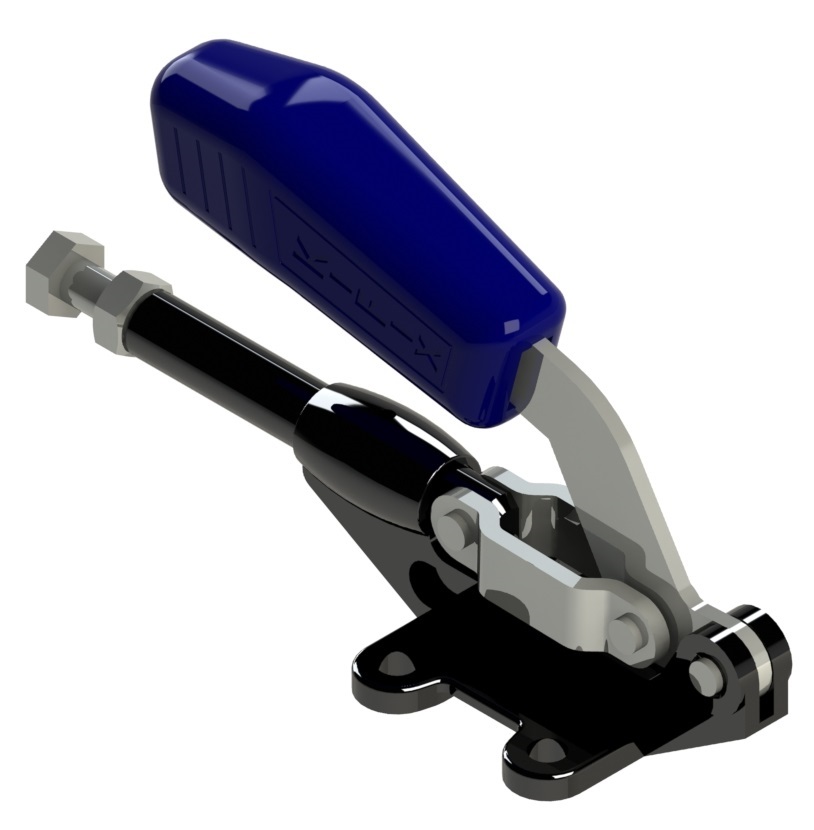

KF-057 230 36 82 144 25 35 40 50 55 71 7,0 M8X1,25 12 0,400
KF-057 TR 230 36 98 144 25 35 40 50 55 71 7,0 M8X1,25 12 0,420

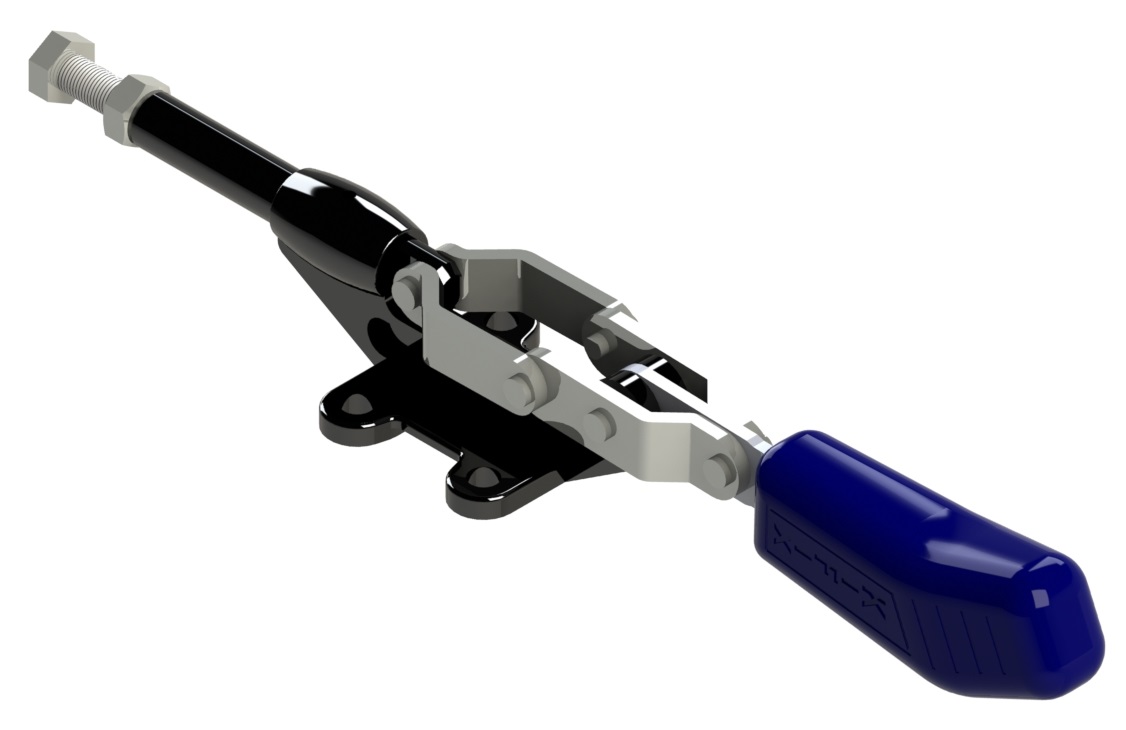

KF-057 IV 230 35 34 239 25 35 40 50 55 71 7,0 M8X1,25 12 0,395

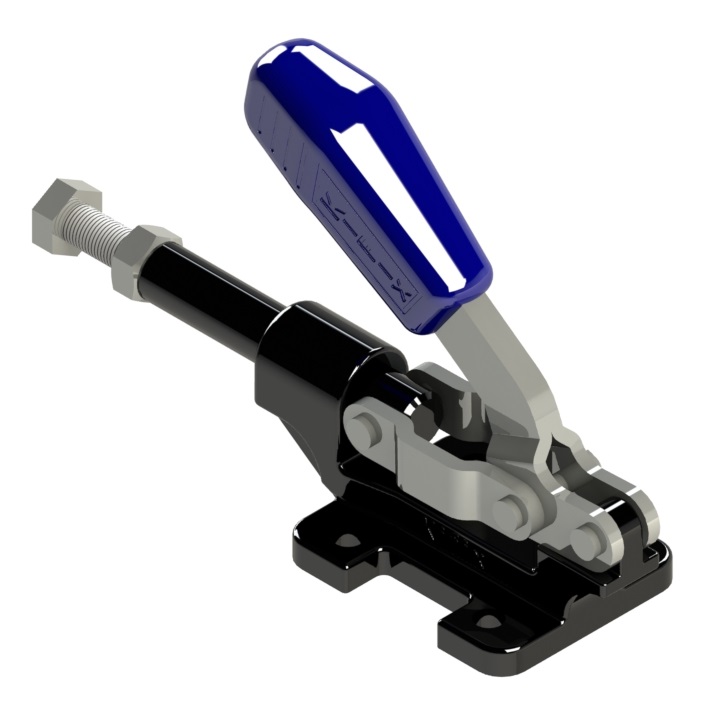

KF-051 270 35 92,2 125 24,8 36,6 33,3 58 48 57 6,3 M8X1,25 12 0,390

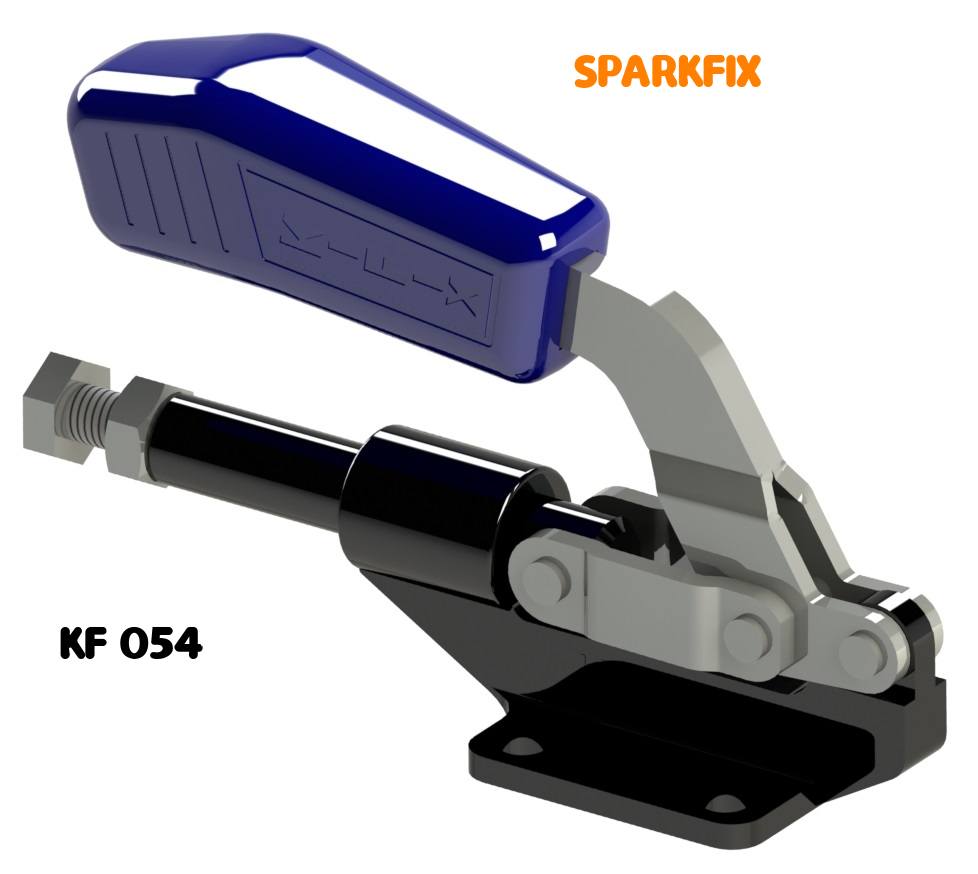

KF-054 380 41 107,9 154 31,8 41,4 41,4 58,7 57,2 42,2 8,5 M10X1,50 16 0,890

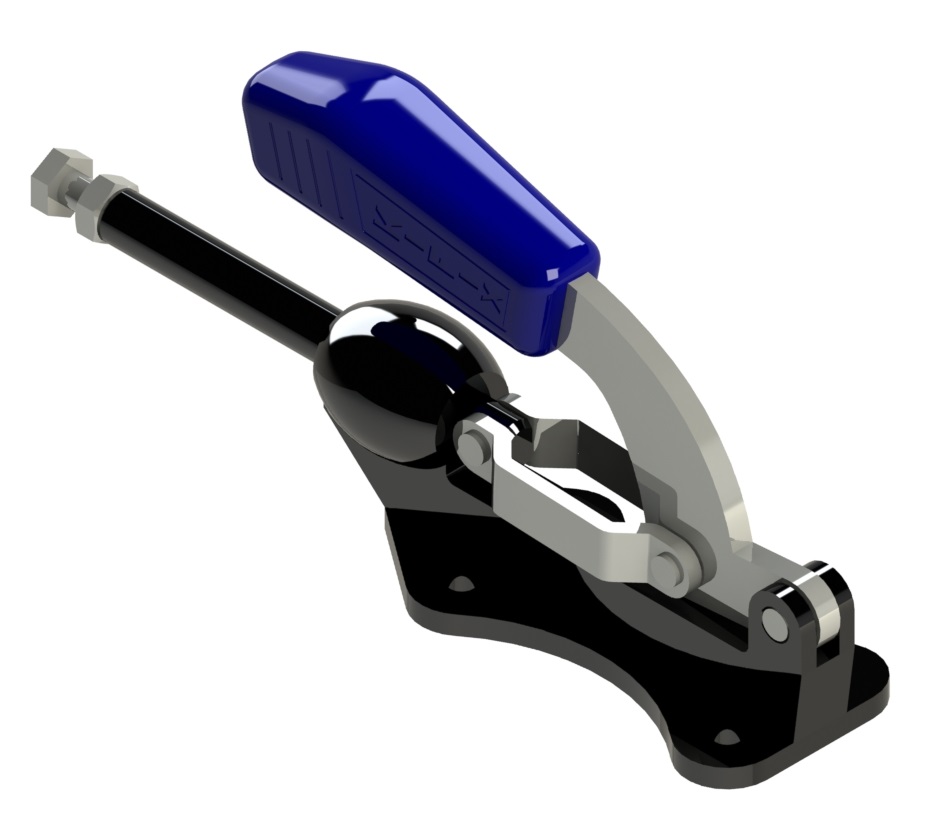

KF-053 500 83 127 268 42 100 40 154 70 149 8,5 M10X1,50 16 2,150
KF-053 TR 500 83 134 268 42 100 40 154 70 149 8,5 M10X1,50 16 2,220

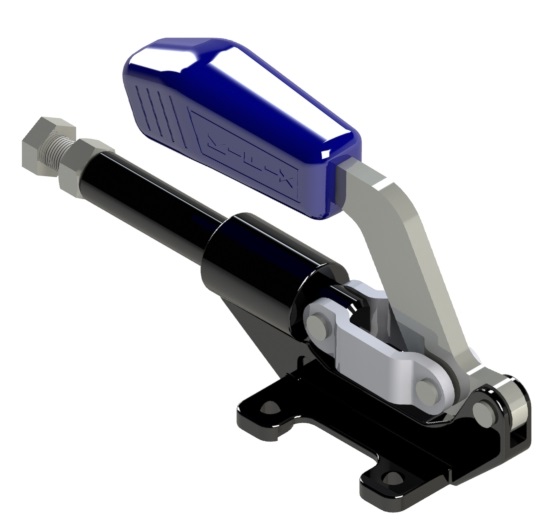

KF-052 700 50 116 205 40 60 50 80 70 99 8,5 M12X1,75 19 1,280
KF-052 TR 700 50 137 205 40 60 50 80 70 99 8,5 M12X1,75 19 1,710

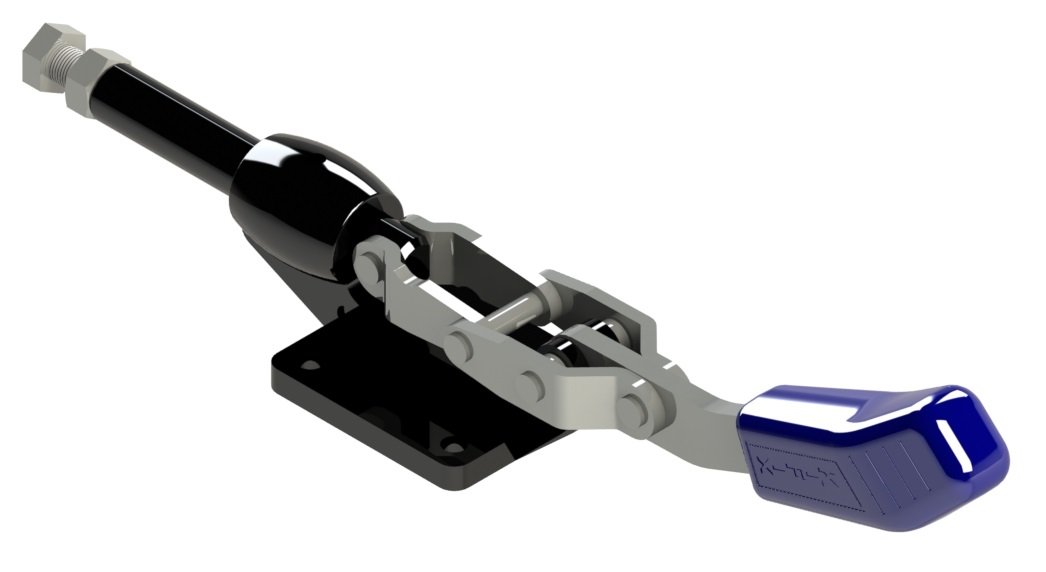

KF-052 IV 700 52 103 368 40 60 50 80 70 98 8,5 M12X1,75 19 1,590
KF-052 RF 1200 50 120 205 40 60 50 80 70 99 8,5 M12X1,75 19 1,660

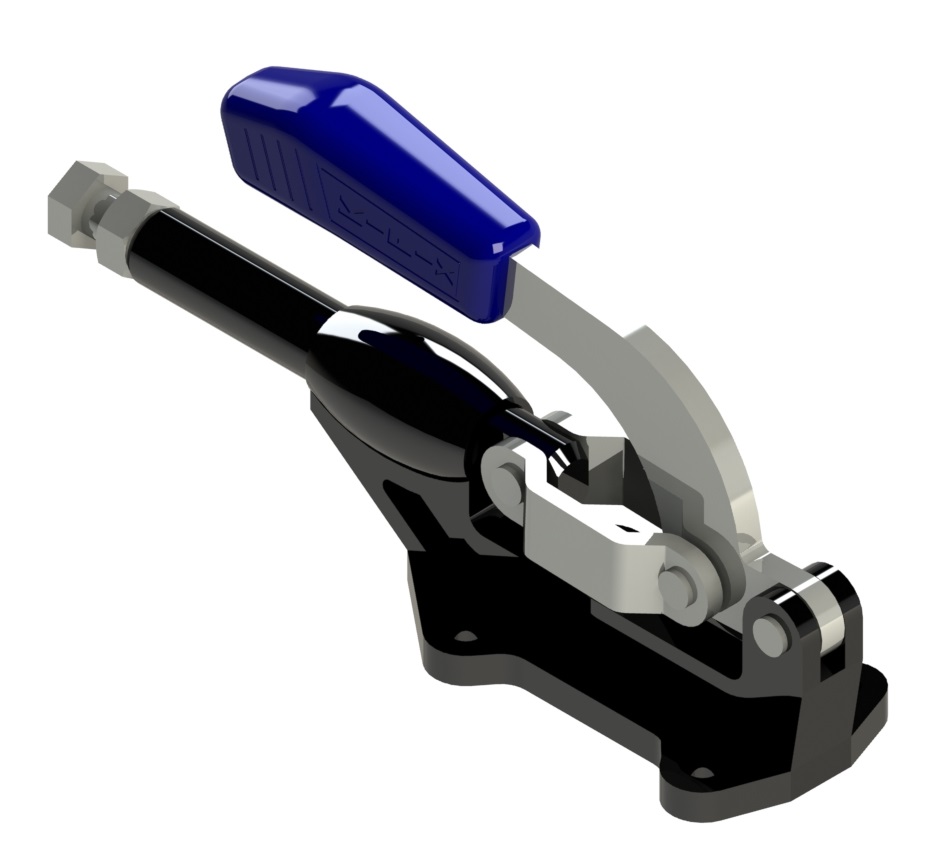

KF-056 1800 78 150 287 57 100 60 162 86 162 10,5 M16X2,00 25 3,500
