Torpedo frontal > KF-005/006/007/015/025/035
KF-005/006/007/015/025/035
KF-005 KF006 KF-007 KF007-TR KF-015 KF-015-TR KF-025 KF-025-L KF-025-TR KF-035 KF-035-TR
Encontre os desenhos 3D dos Grampos Rápidos nos códigos em vermelho da tabela abaixo, permitindo que você acesse facilmente as informações necessárias e simplifique o seu trabalho, economizando tempo e esforço.

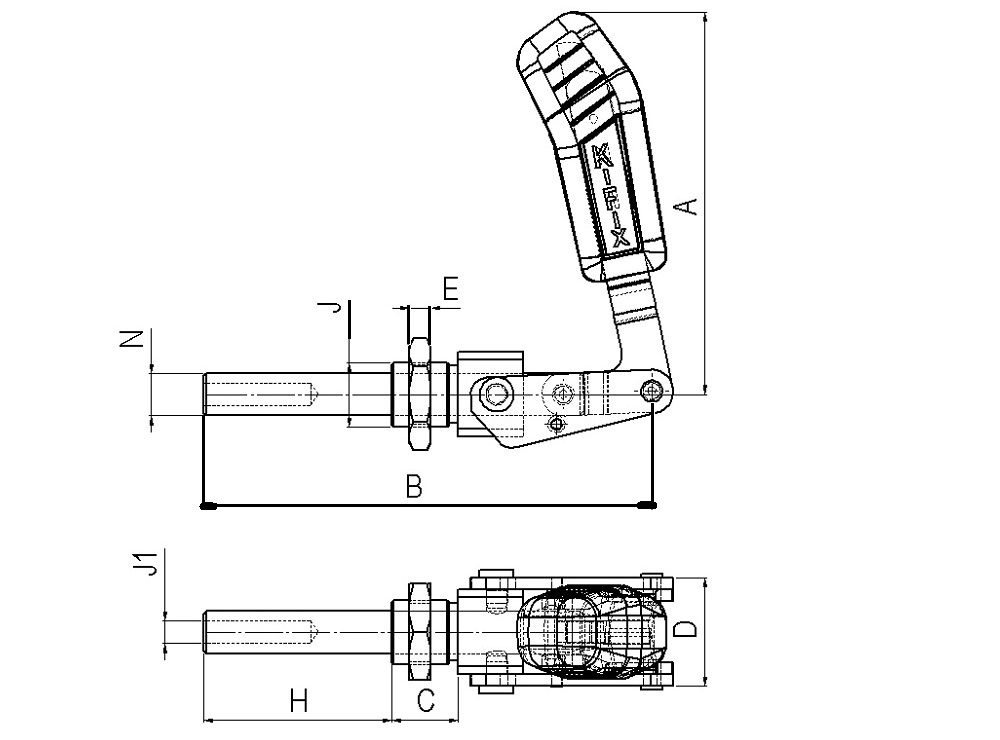

| REFERÊNCIA | FORÇA RETENÇÃO kgf | CURSO | A | B | C | D | E | H | J | J1 | N | PESO kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KF-005 | 90 | 20 | 79 | 60 | 12 | 26 | 7,8 | 21 | M16X1,50 | M6X1,00 | 9,5 | 0,190 |

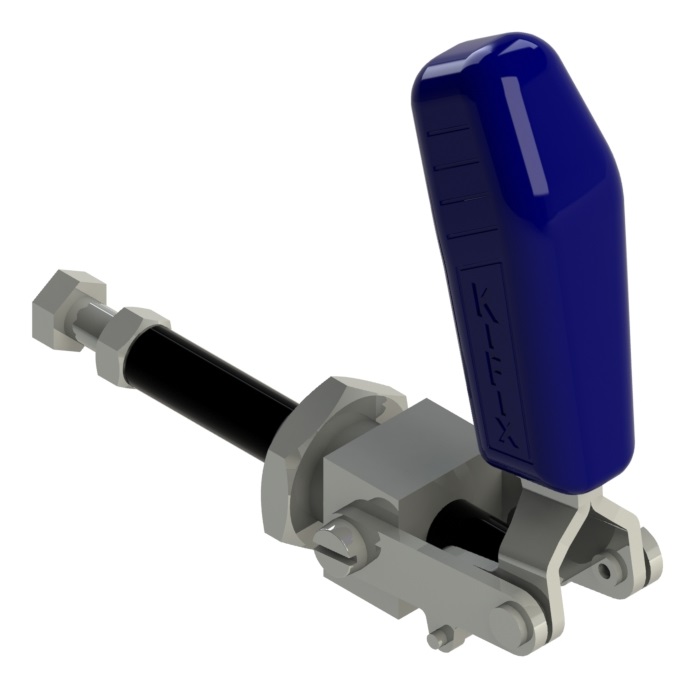

| KF-006 | 120 | 39 | 107 | 105 | 16,5 | 31 | 8,5 | 39 | M20X1,50 | M8X1,25 | 12 | 0,420 |

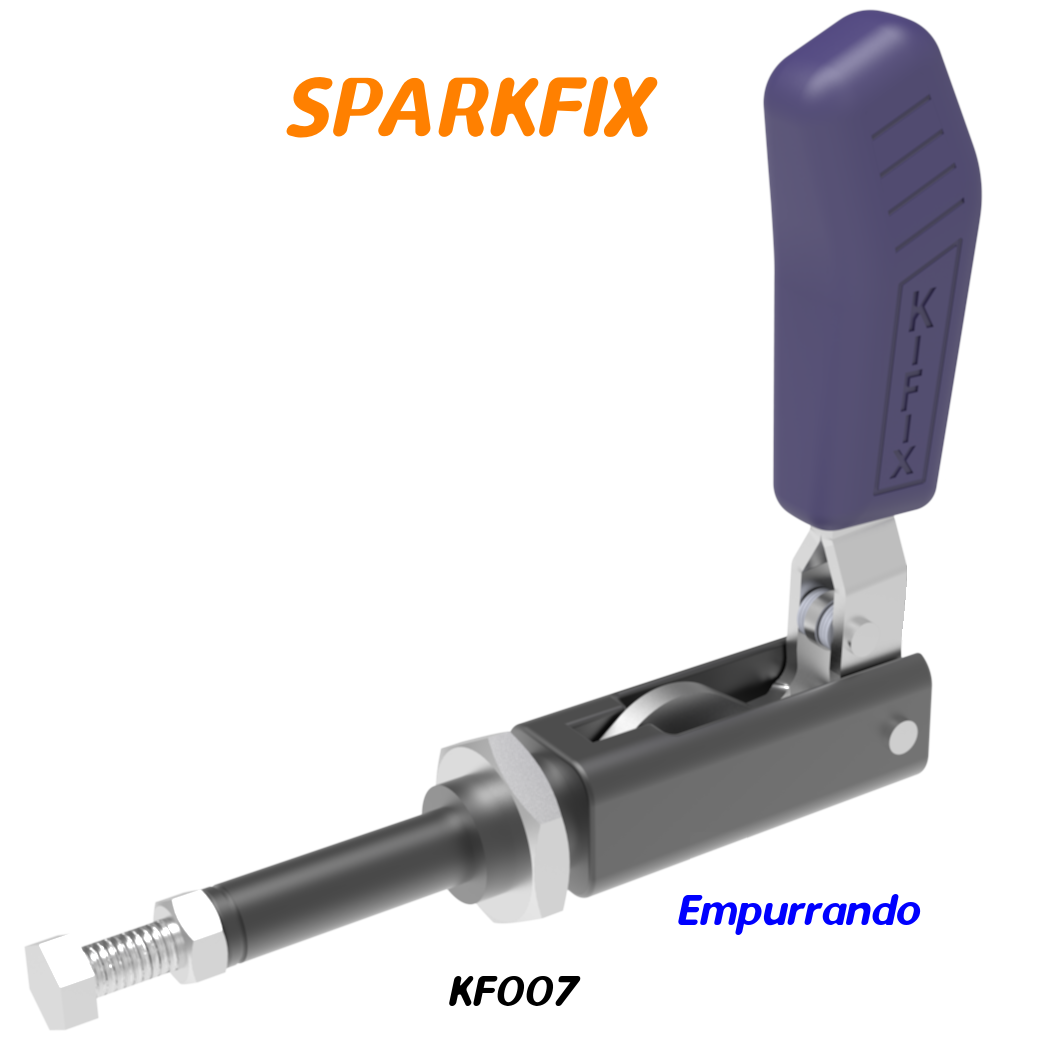

| KF-007 | 200 | 41 | 125 | 125 | 18 | 25,4 | 8,5 | 42 | M20X1,50 | M8X1,25 | 12,7 | 0,490 |

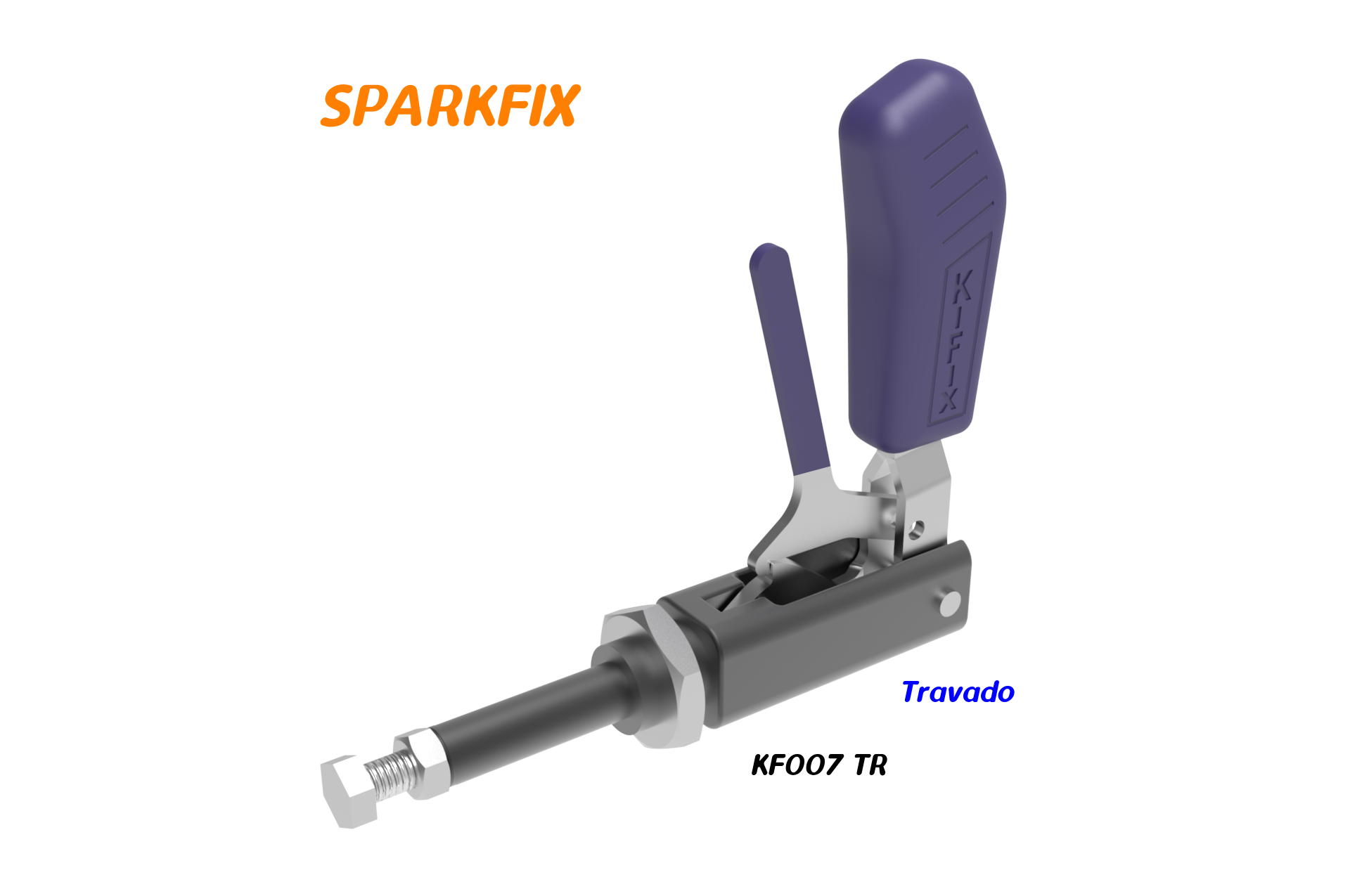

| KF-007 TR | 200 | 41 | 135 | 125 | 18 | 25,4 | 8,5 | 42 | M20X1,50 | M8X1,25 | 12,7 | 0,515 |

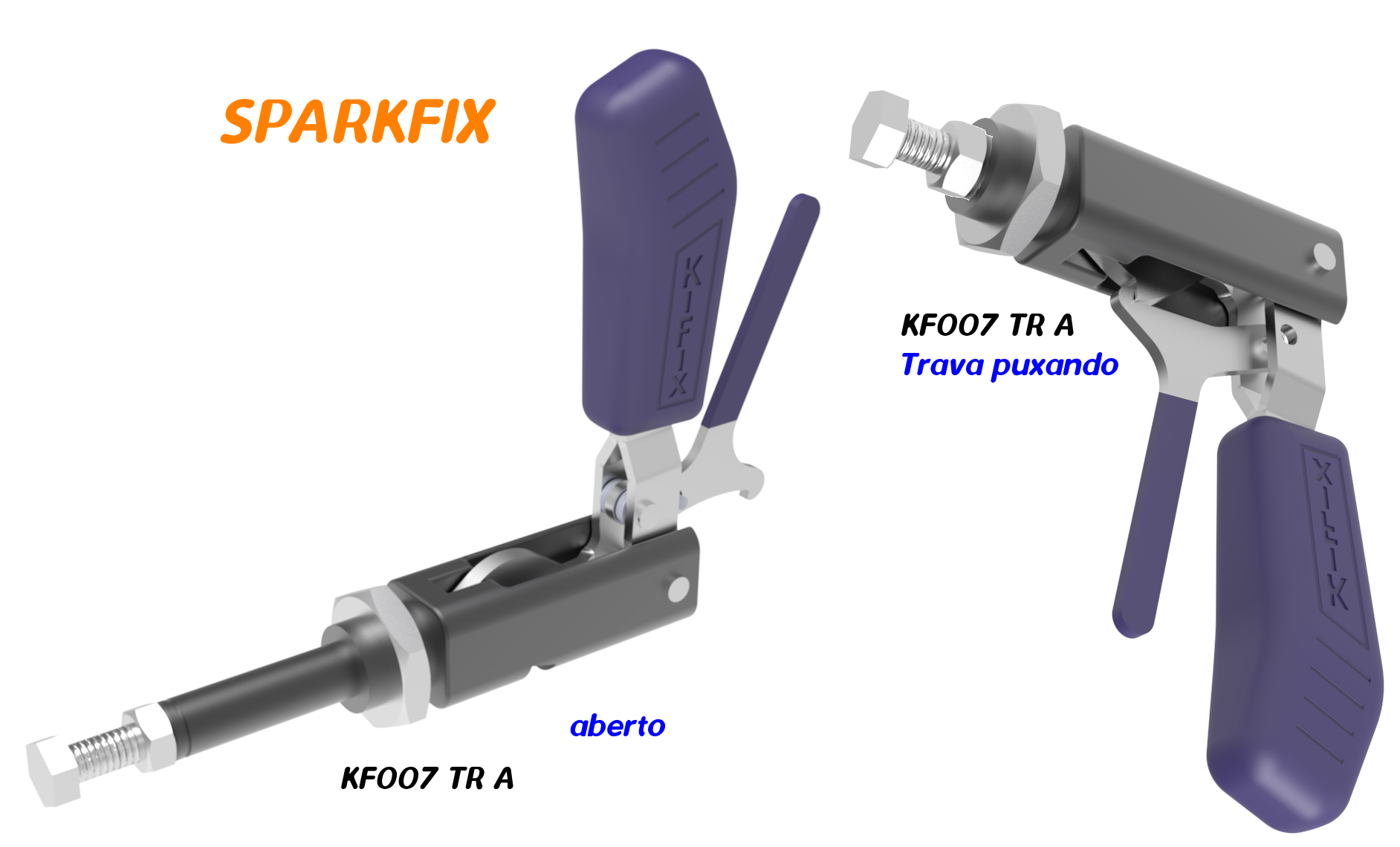

| KF-007 TR A | 200 | 41 | 135 | 125 | 18 | 25,4 | 7 | 43 | M20X1,50 | M8X1,25 | 12,7 | 0,508 |
| KF-009 | 150 | 60 | 109 | 138 | 16,5 | 31 | 7 | 62 | M20X1,50 | M8X1,25 | 12 | 0,460 |
| KF-015 | 250 | 34 | 115 | 137 | 20 | 25 | 8,5 | 35 | M20X1,50 | M8X1,25 | 12 | 0,470 |
| KF-015 IV | 250 | 34 | 125 | 142 | 20 | 25 | 8,5 | 35 | M20X1,50 | M8X1,25 | 12 | 0,470 |
| KF-015 TR | 250 | 34 | 142 | 137 | 20 | 25 | 8,5 | 35 | M20X1,50 | M8X1,25 | 12 | 0,540 |

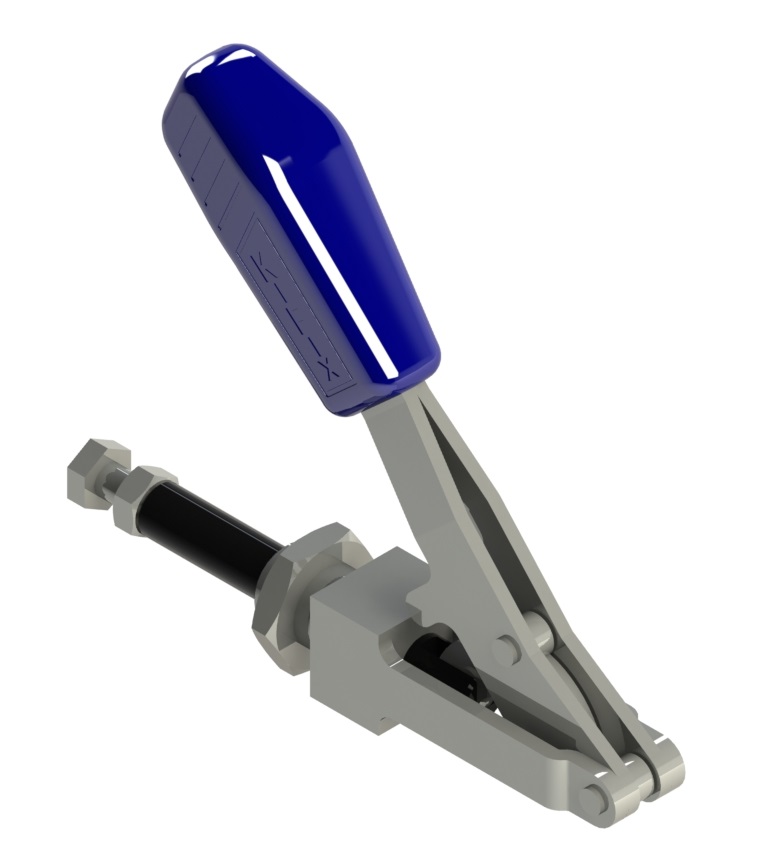

| KF-025 | 500 | 40 | 132 | 180 | 25 | 32 | 10 | 47 | M24X2,00 | M10X1,50 | 16 | 0,990 |
| KF-025 TR | 500 | 40 | 132 | 180 | 25 | 32 | 10 | 47 | M24X2,00 | M10X1,50 | 16 | 1,020 |

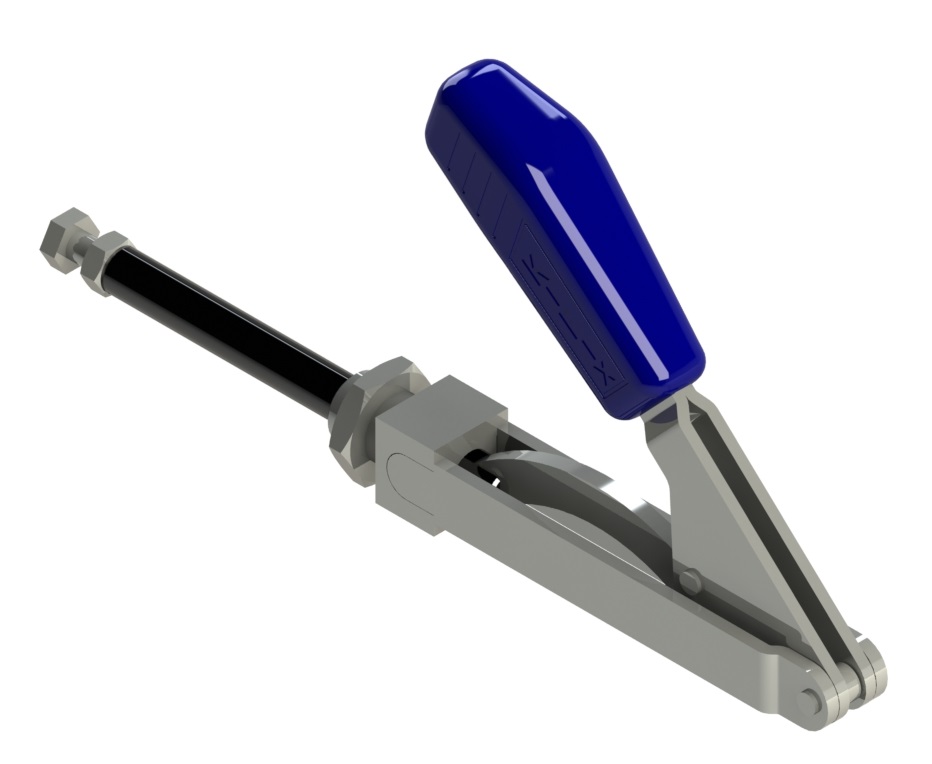

| KF-025 L | 300 | 99 | 151 | 316 | 25 | 32 | 10 | 102 | M24X2,00 | M10X1,50 | 16 | 1,400 |
| KF-035 | 320 | 66 | 143 | 175 | 25 | 40 | 10 | 70 | M24X2,00 | M10X1,50 | 16 | 0,920 |
| KF-035 TR | 320 | 66 | 143 | 175 | 25 | 40 | 10 | 70 | M24X2,00 | M10X1,50 | 16 | 0,980 |
