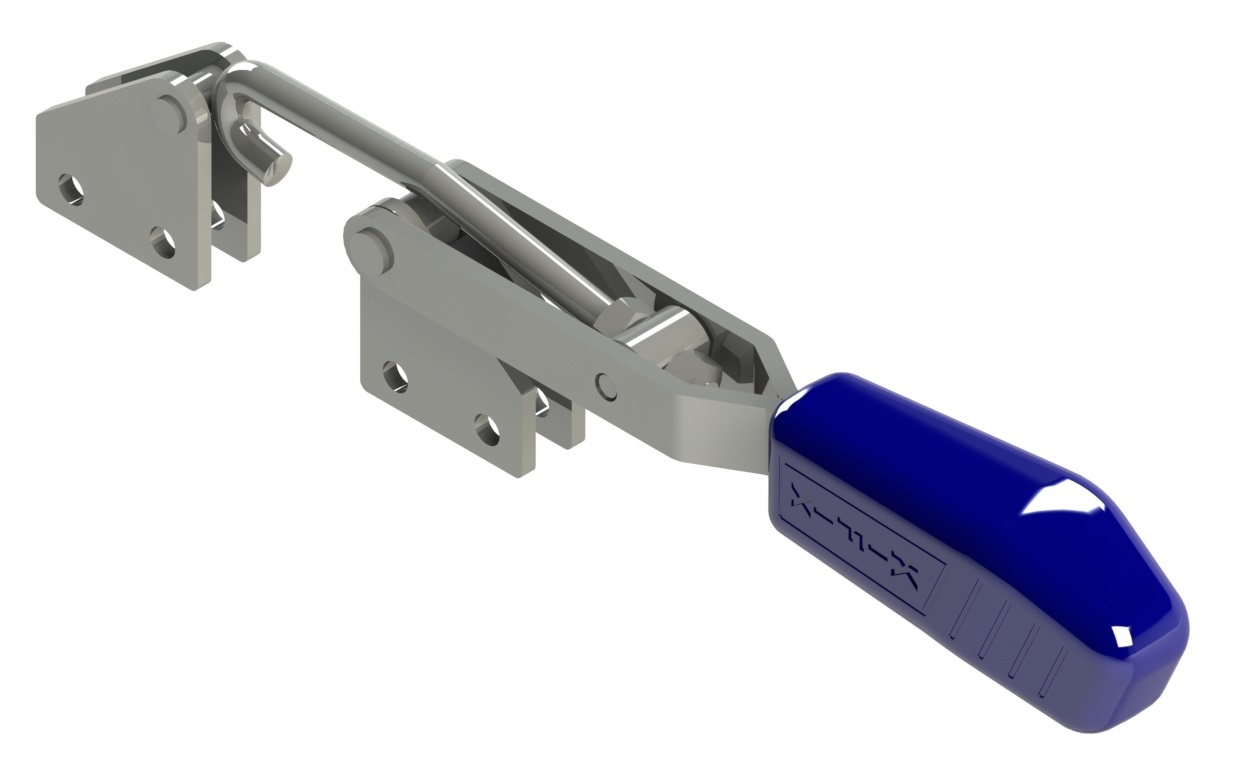

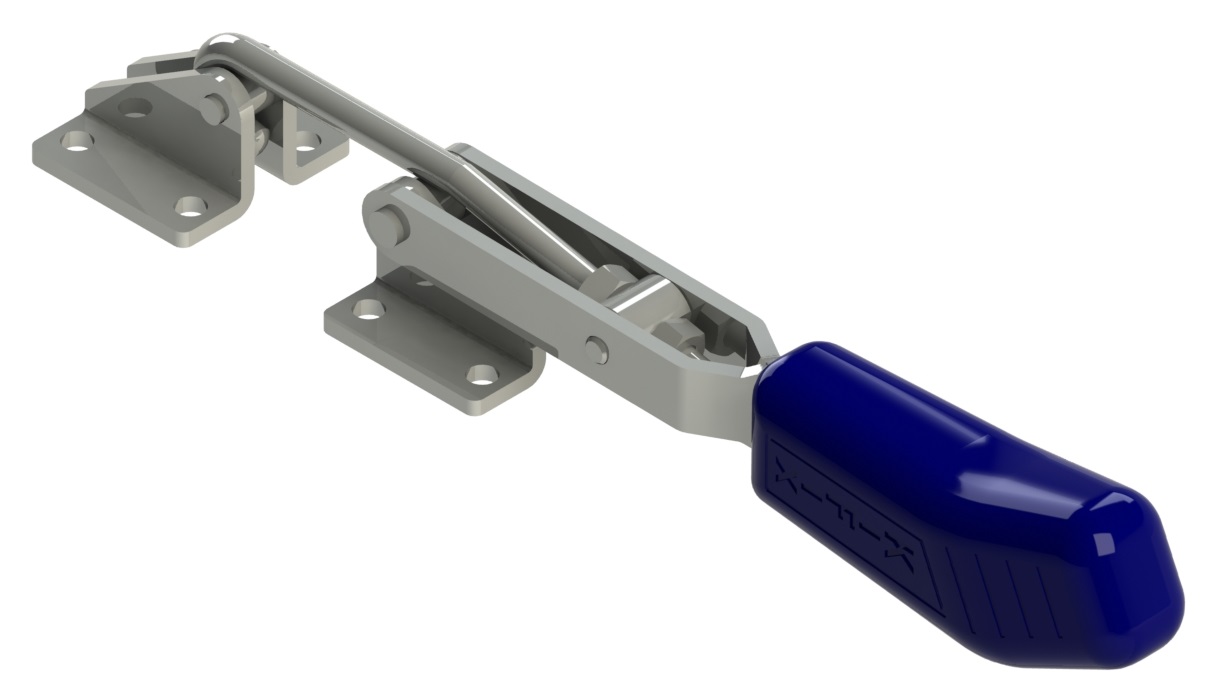

Grampo tensor > KF033 KF153 KF353 KF453 KF553
KF-033/153/353/453/553
KF-033/153/353/453/553
Encontre os desenhos 3D dos Grampos Rápidos nos códigos em vermelho da tabela abaixo, permitindo que você acesse facilmente as informações necessárias e simplifique o seu trabalho, economizando tempo e esforço.
| REFERÊNCIA | F. RET. kgf | A | B | C | D | E | F | G | H | J | N | Q | R | PESO kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KF-033 D | 90 | 26 | 163 | 12 | 16 | 25,4 | 25,4 | 34 | 5,5 | 5 | 46 | 8 | 0,160 | |
| KF-033 DL | 65 | 30 | 240 | 12 | 16 | 25,4 | 25,4 | 34 | 5,5 | 5 | 124 | 8 | 0,180 | |
| KF-353 D | 120 | 35 | 215 | 18 | 25,4 | 25 | 35 | 38 | 5,5 | 6 | 40 | 8 | 0,300 | |
| KF-353 R | 120 | 39 | 215 | 23 | 25,4 | 6,4 | 35 | - | 5,5 | 6 | 40 | 8 | 0,300 | |
| KF-353 DTR | 120 | 35 | 215 | 18 | 25,4 | 25 | 35 | 38 | 5,5 | 6 | 40 | 8 | 0,310 | |
| KF-153 D | 170 | 35 | 241 | 19 | 19,1 | 35 | 38,1 | 49,3 | 149 | 5,5 | 8 | - | 5 | 0,330 |
| KF-153 DTR | 170 | 35 | 251 | 19 | 19,1 | 35 | 38,1 | 49,3 | 149 | 5,5 | 8 | - | 5 | 0,370 |
| KF-153 R | 170 | 44,2 | 241 | 28 | 19,1 | 8 | 38,1 | - | 149 | 5,5 | 8 | - | 5 | 0,330 |
| KF-453 D | 340 | 40 | 248 | 25 | 25,4 | 36 | 45 | 51 | 7,0 | 8 | 44 | 10 | 0,550 | |
| KF-453 R | 340 | 48 | 248 | 32 | 25,4 | 10 | 45 | - | 7,0 | 8 | 44 | 10 | 0,550 | |
| KF-453 DTR | 340 | 40 | 248 | 25 | 25,4 | 36 | 45 | 51 | 7,0 | 8 | 44 | 10 | 0,570 | |
| KF-553 D | 900 | 72 | 367 | 51 | 28,5 | 60,5 | 54 | 85,5 | 10,6 | 12 | 90 | 10 | 1,550 | |
| KF-553 R | 900 | 88 | 367 | 67 | 28,5 | 13,5 | 54 | - | 10,6 | 12 | 90 | 10 | 1,550 | |
| KF-553 DTR | 900 | 72 | 367 | 51 | 28,5 | 60,5 | 54 | 85,5 | 10,6 | 12 | 90 | 10 | 1,650 |
