Grampo tensor > KF233CT KF743CT KF843CT

KF233CT KF743CT KF843CT

KF233CT KF743CT KF843CT

Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

REFERÊNCIAFORÇA RETENÇÃO Kgf CURSO A D Ø  C E L M N Q PESO kg
KF-233 CT50 160 14 100 50 1,5 25 4,3 19 4 53 0,153
KF-233 CT75 160 14 101 75 1,5 25 4,3 19 4 55 0,176
KF-743 CT100 200 16 99 100 1,5 20 6,3 25 5 71 0,270

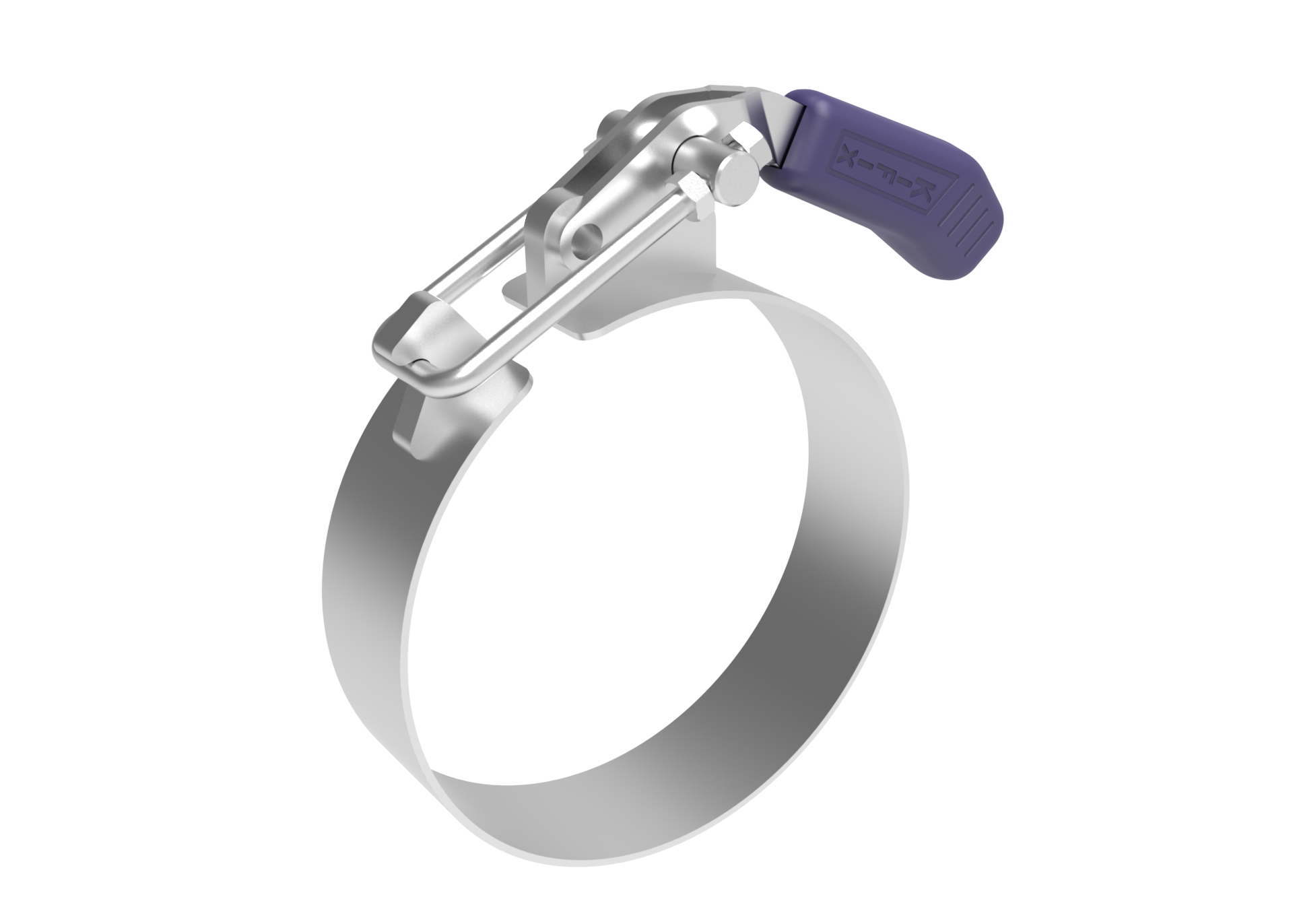

KF-743 CT112 200 16 159,6 112 1,5 20 6,3 25 5 71 0,285
KF-743 CT120 200 16 168 120 1,5 20 6,3 25 5 71 0,294

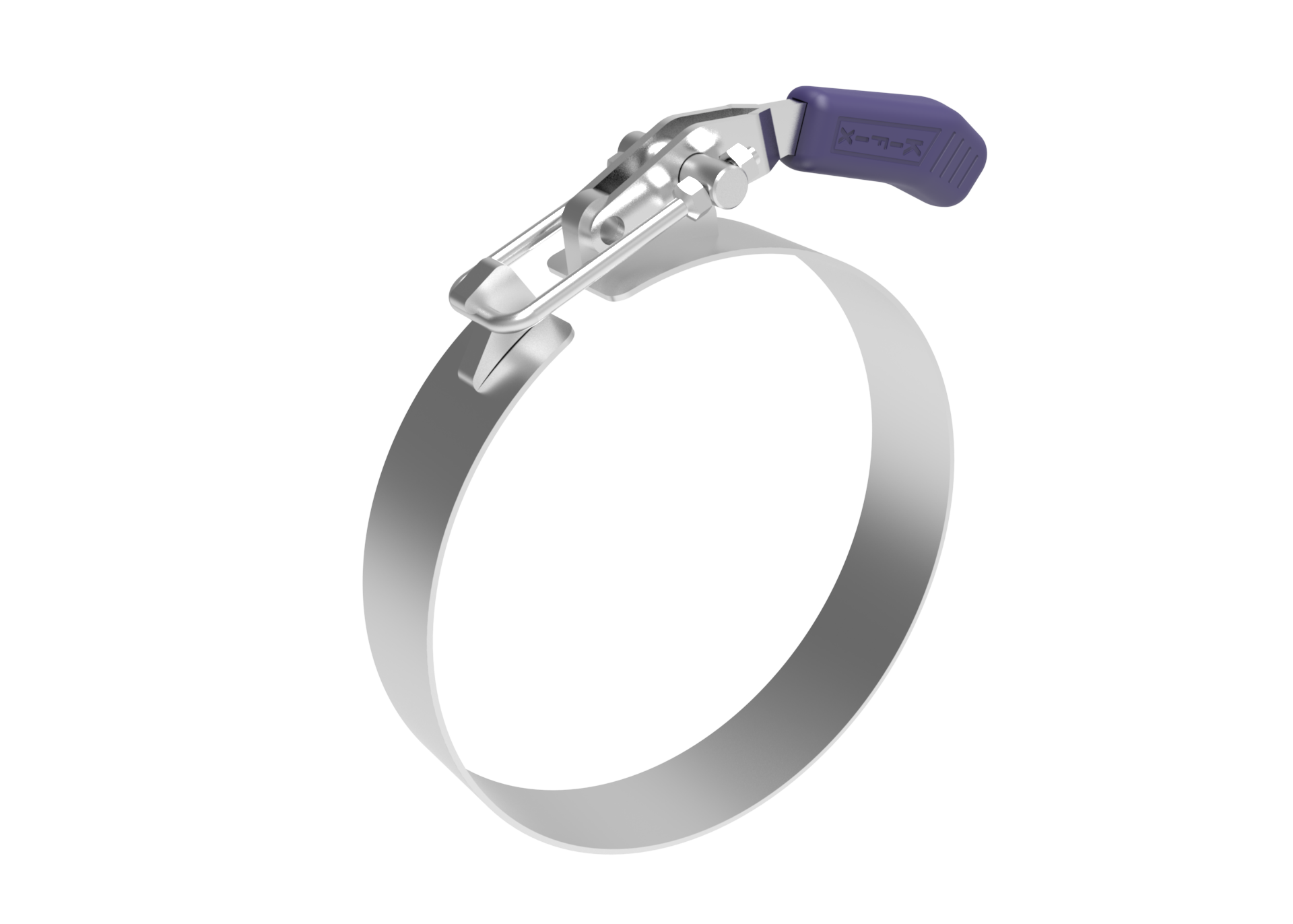

KF-743 CT150 200 16 123 150 1,5 20 6,3 25 5 70 0,325
KF-743 CT200 200 16 236 200 1,5 30 6,3 25 5 65 0,390

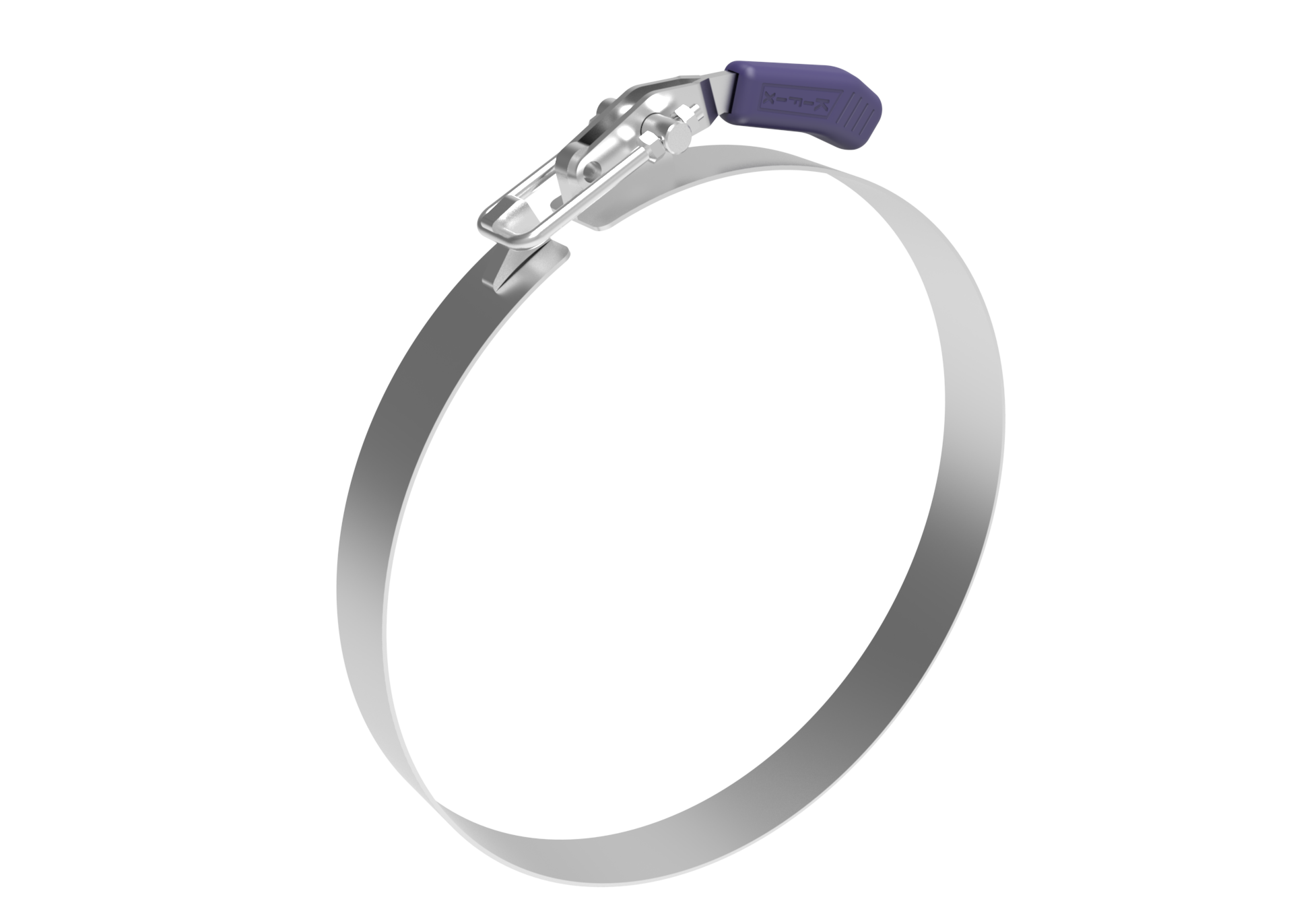

KF-743 CT250 200 16 283 250 1,5 20 6,3 25 5 70 0,440

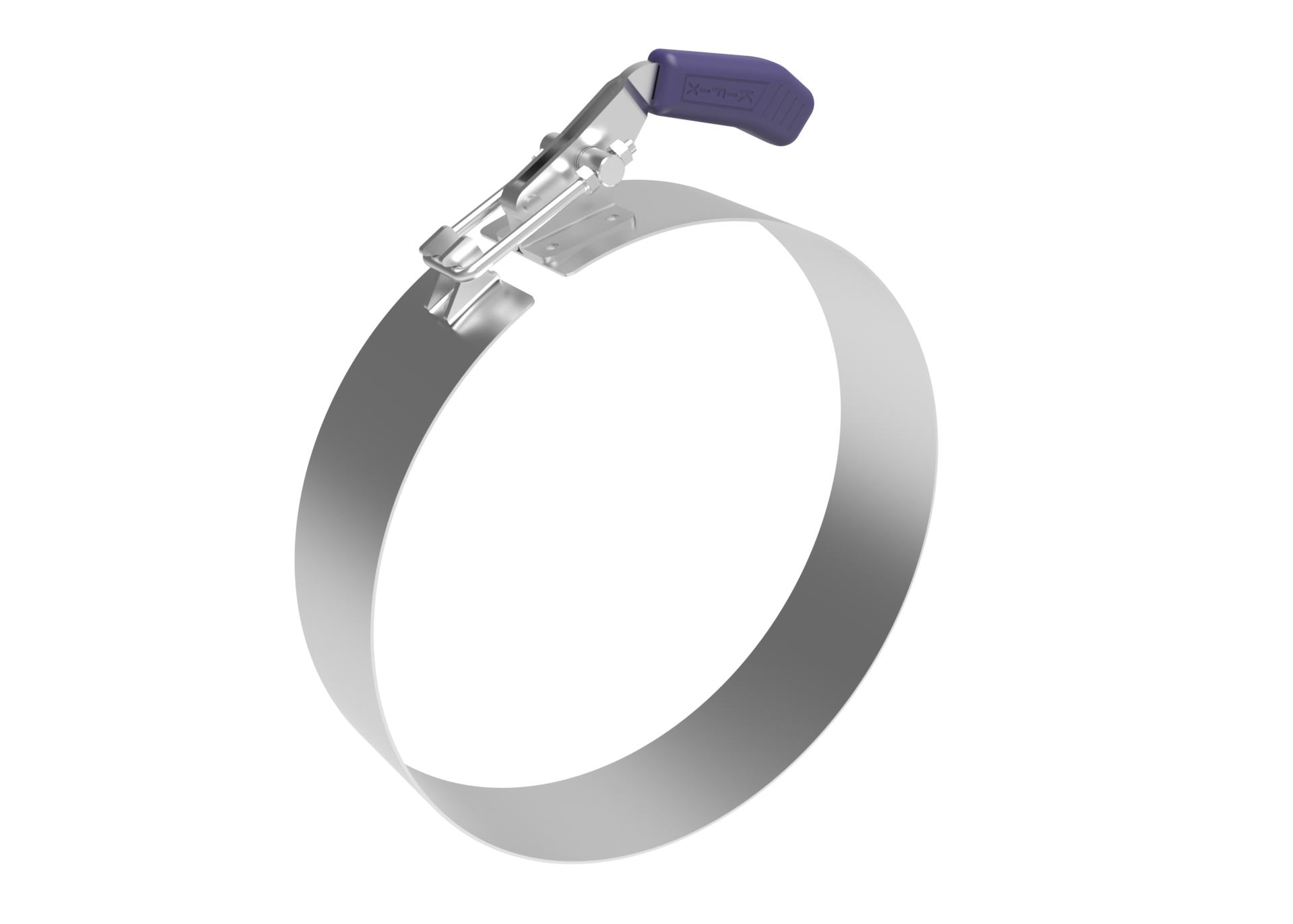

KF-843 CT300 200 16 365 300 1,5 70 19 70 6 90 1,145
