Grampo pneumático > KF-019/311/411_P
KF-019/311/411_P
KF-019/311/411_P
Encontre os desenhos 3D dos Grampos Rápidos nos códigos em vermelho da tabela abaixo, permitindo que você acesse facilmente as informações necessárias e simplifique o seu trabalho, economizando tempo e esforço.

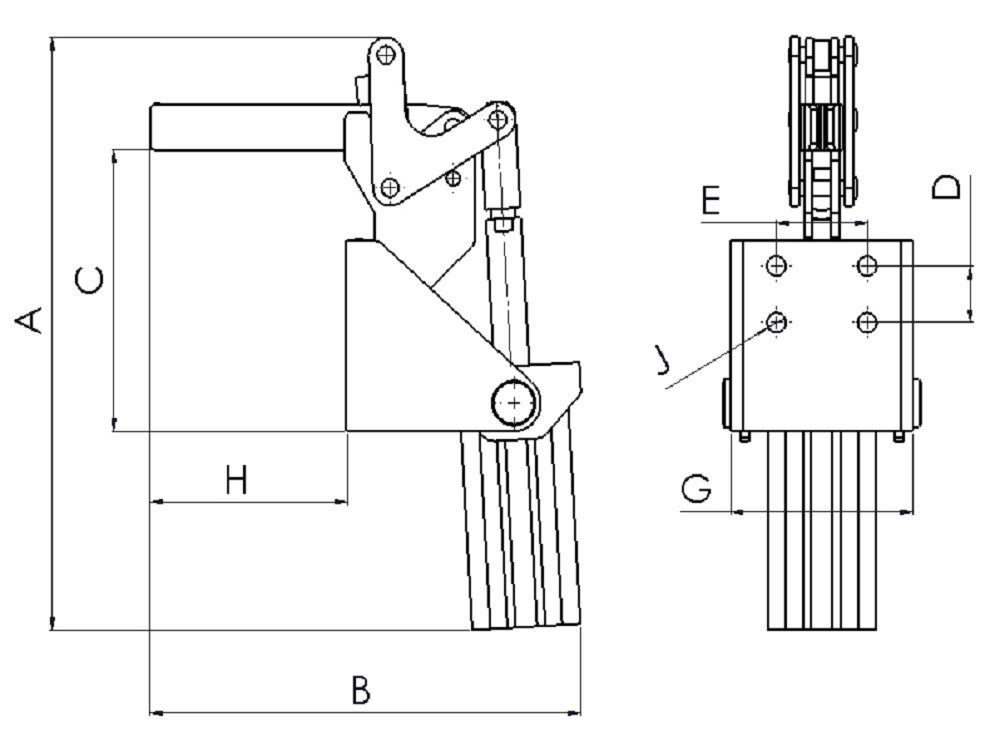

| REFERÊNCIA | FORÇA RETENÇÂO kgf | A | B | C | D | E | G | H | J | ROSCA CILINDRO | ÂNGULO DE ABERTURA | PESO kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KF-019 DB P | 250 | 210 | 159 | 97 | 20 | 33,5 | 67 | 73 | 7,0 | M5 | 100 | 1,600 |
| KF-019 DS P | 280 | 210 | 159 | 97 | 20 | 33,5 | 67 | 73 | 7,0 | M5 | 100 | 1,600 |

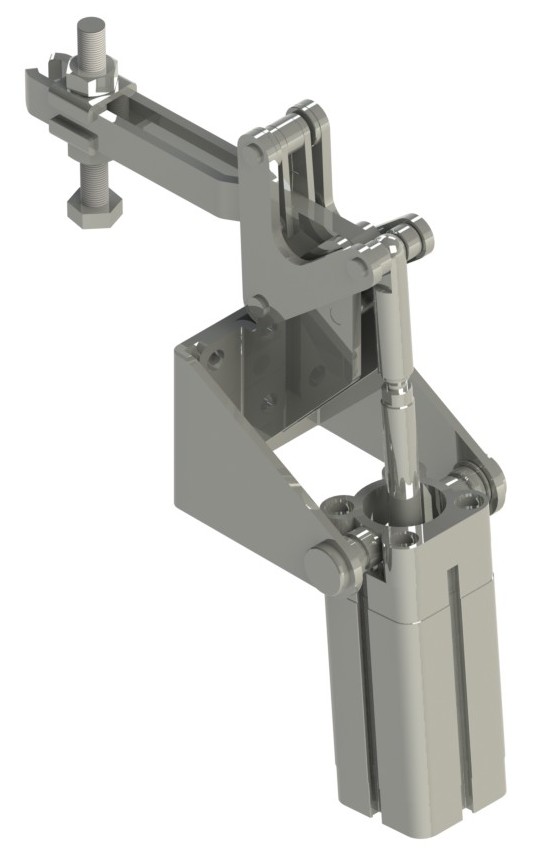

| KF-311 DB P | 250 | 282 | 216 | 130 | 32 | 44 | 75 | 102 | 8,5 | 1/8" NPT | 100 | 2,830 |
| KF-311 DS P | 300 | 282 | 216 | 130 | 32 | 44 | 75 | 102 | 8,5 | 1/8" NPT | 100 | 2,800 |

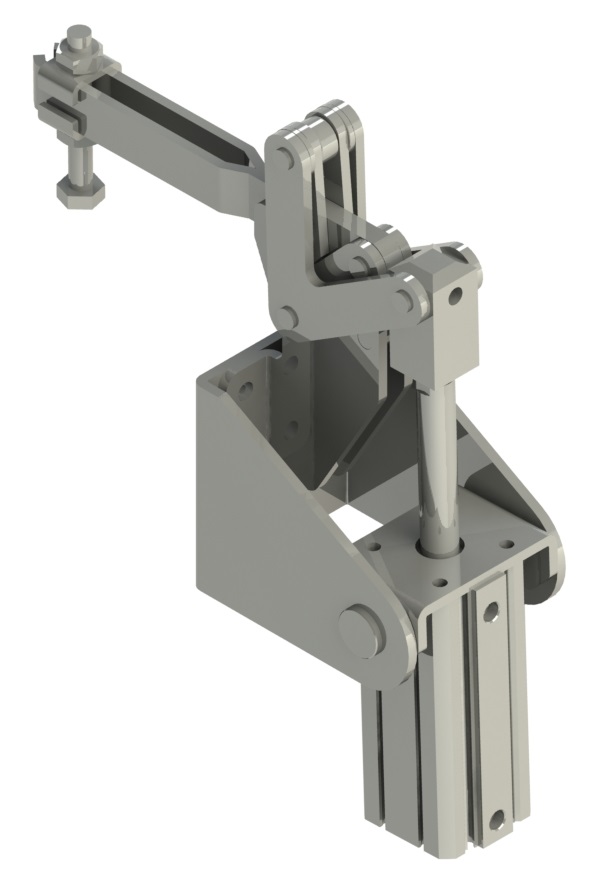

| KF-411 DB P | 650 | 305 | 260 | 156 | 32 | 45 | 90 | 128 | 8,5 | 1/8" NPT | 100 | 4,800 |
| KF-411 DS P | 700 | 305 | 260 | 156 | 32 | 45 | 90 | 128 | 8,5 | 1/8" NPT | 100 | 4,800 |
