Grampo horizontal > KF-523/533

KF-523/533

KF-523/533

Encontre os desenhos 3D dos Grampos Rápidos nos códigos em vermelho da tabela abaixo, permitindo que você acesse facilmente as informações necessárias e simplifique o seu trabalho, economizando tempo e esforço.

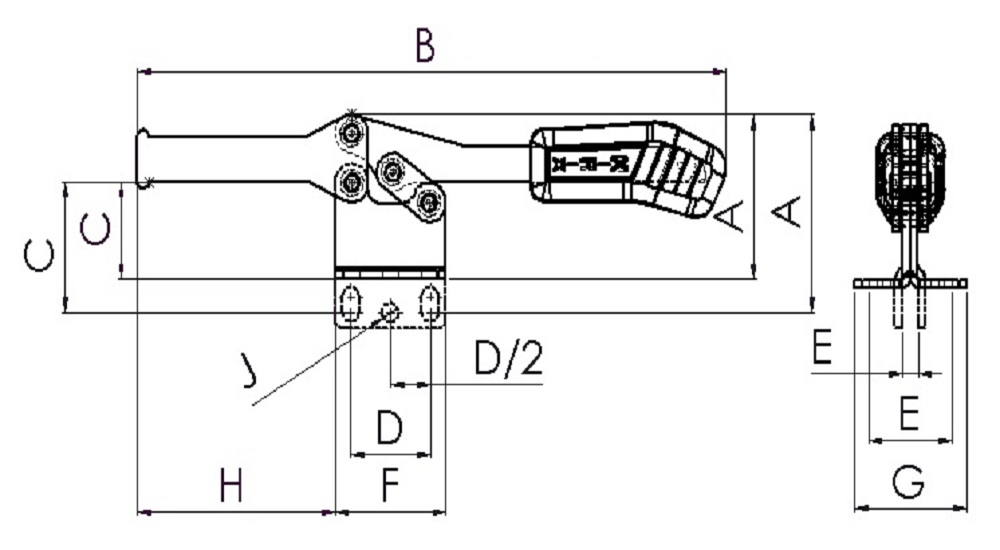

REFERÊNCIAFORÇA RETENÇÂO kgfABCDEFGHJÂNGULO DE ABERTURAPESO kg
KF-523 D 180 57 221 33 25,7 26,9 50 44,5 66 6,5 90 0,410

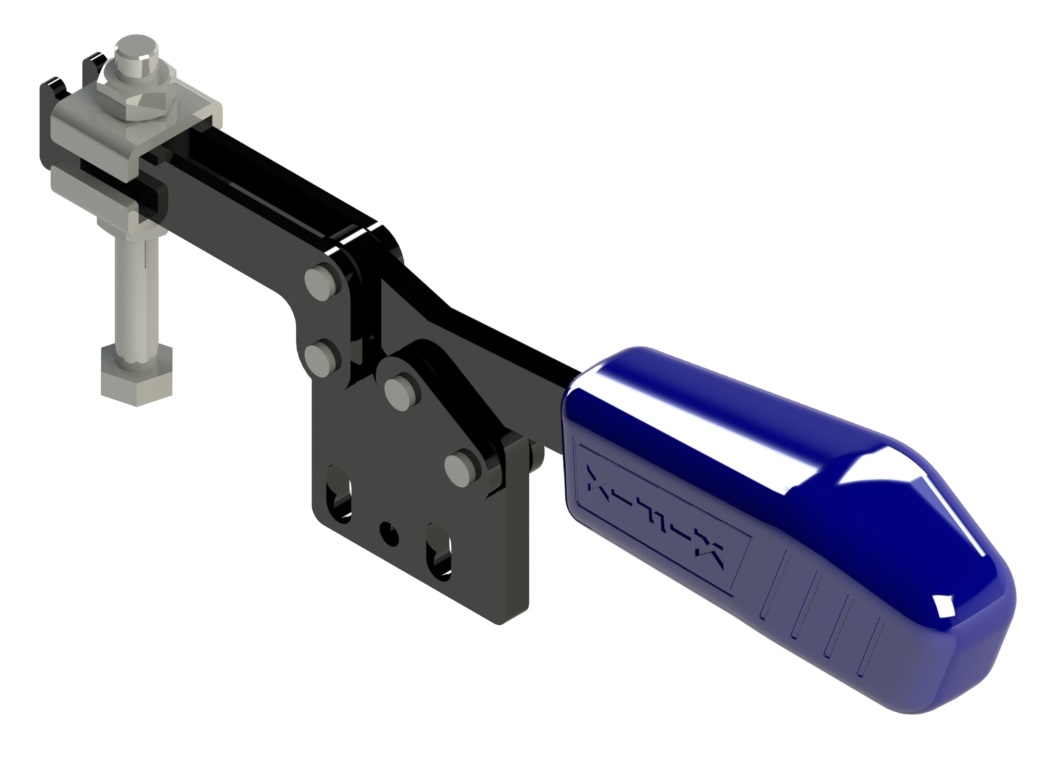

KF-523 R 180 74 221 41 25,7 0 50 - 66 6,5 90 0,410

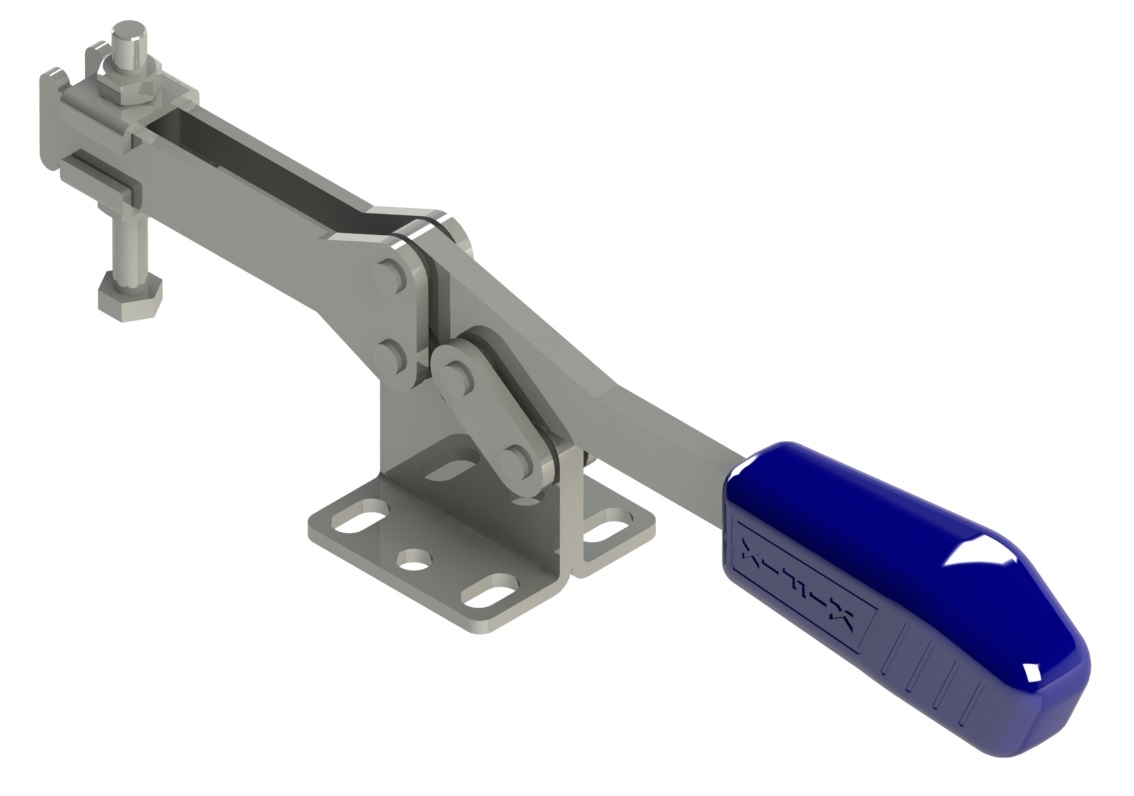

KF-533 D 340 73,5 305 43,5 41 36 57 58 102,5 8,5 90 0,800

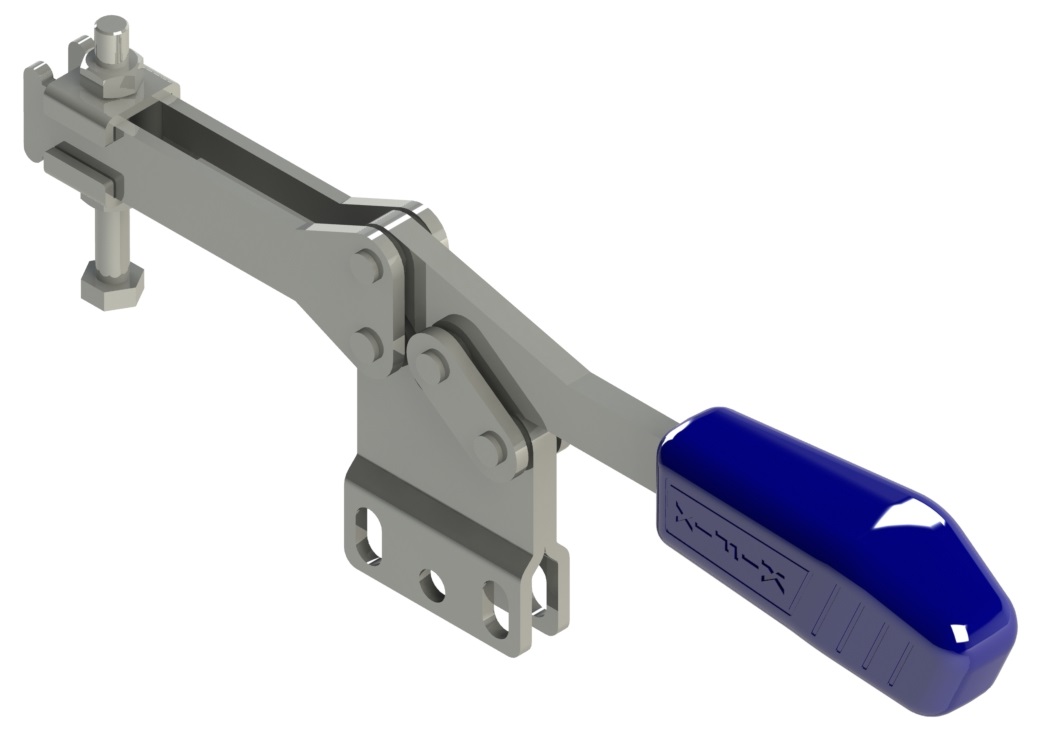

KF-533 R 340 88,3 305 58,3 41 8,5 57 - 102,5 8,5 90 0,800
