Grampo horizontal >KF-106F/152F/522F/531F

KF-106F/152F/522F/531F

KF-106F/152F/522F/531F

Encontre os desenhos 3D dos Grampos Rápidos nos códigos em vermelho da tabela abaixo, permitindo que você acesse facilmente as informações necessárias e simplifique o seu trabalho, economizando tempo e esforço.

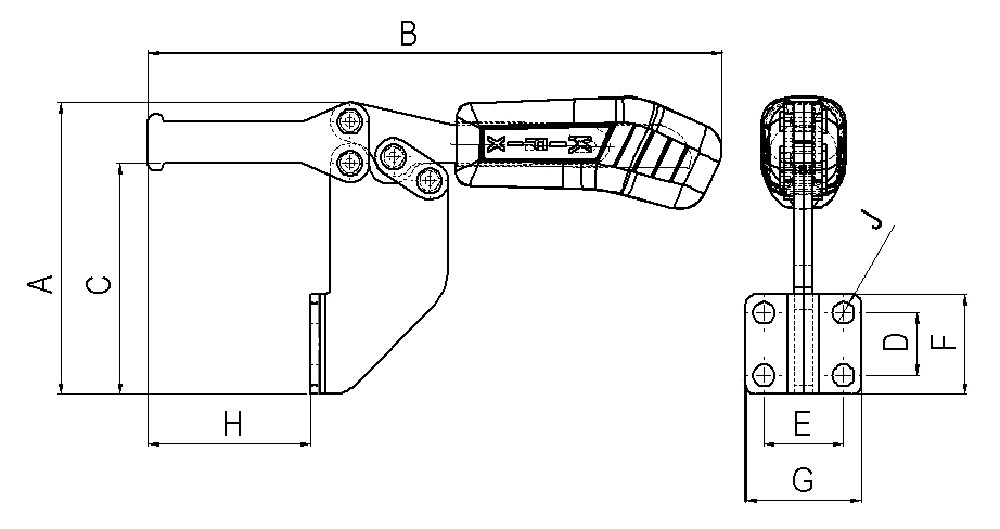

REFERÊNCIAFORÇA RETENÇÂO kgf A B C D E F G H J ÂNGULO DE ABERTURAPESO kg
KF-106 F 70 56 112 40 13,5 18,3 25,5 28 35 4,5 90 0,110

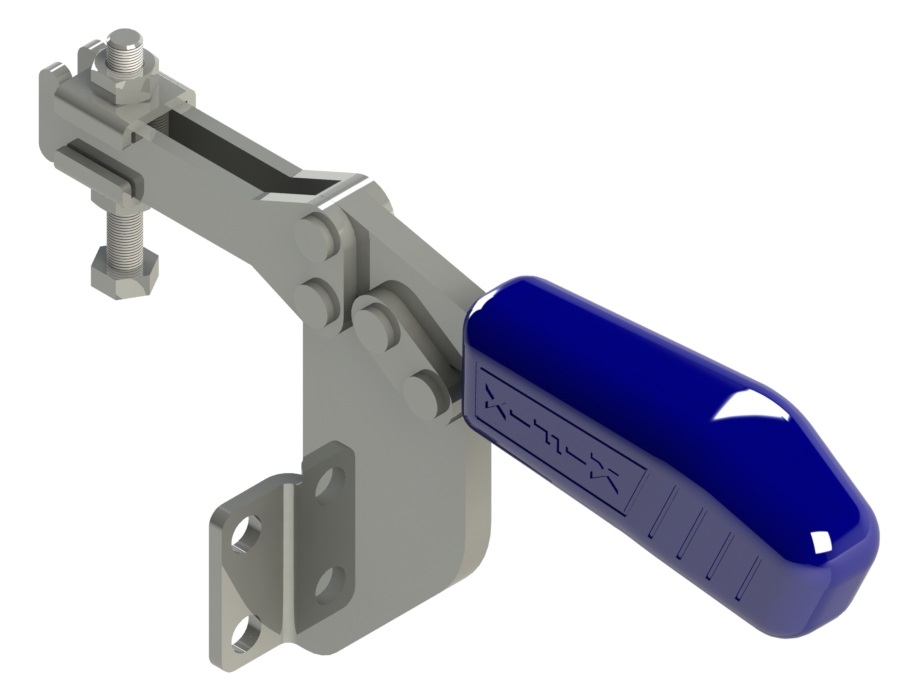

KF-152 F 130 95 184 74 20 25,5 32 37 52 7,0 90 0,340
KF-522 F 230 85 184 73 25,4 22,4 38 35 69 6,7 90 0,335
KF-522 FL 200 85 214 73 25,4 22,4 38 35 99 6,7 90 0,350
KF-531 F 400 119 245 78 32 37 50 55 52 8,5 80 1,035
KF-531 FI 400 119 245 106 32 37 50 55 52 8,5 80 1,035

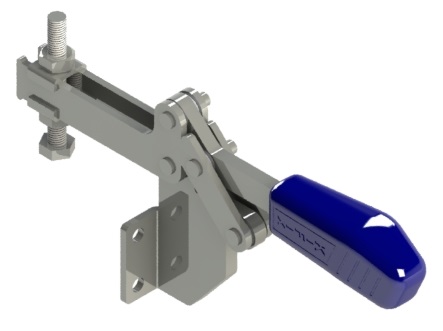

KF-531 FL 300 119 287 78 32 37 50 55 95 8,5 80 1,095
KF-531 FIL 300 119 287 106 32 37 50 55 95 8,5 80 1,095
KF-531 F TR 400 119 245 78 32 37 50 55 52 8,5 80 1,070

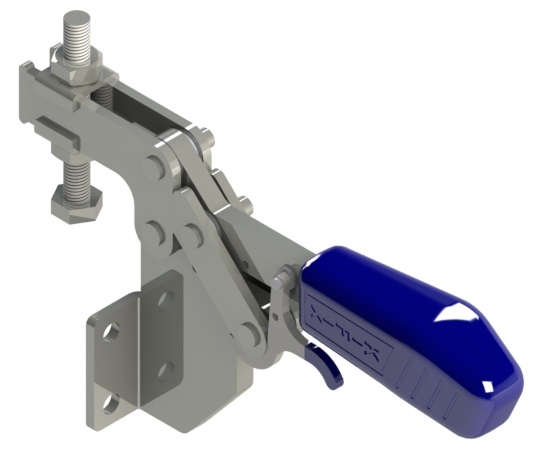

KF-531 FI TR 400 119 245 106 32 37 50 55 52 8,5 80 1,070
KF-531 FL TR 300 119 287 78 32 37 50 55 95 8,5 80 1,130
KF-531 FIL TR 300 119 287 106 32 37 50 55 95 8,5 80 1,130

Entre em contato: orcamento@sparkfix.com.br | Tel: (19) 3871-8753
Produtos sob consulta quanto à disponibilidade de estoque. Aceitamos encomendas para peças especiais. Produtos podem ser descontinuados sem aviso prévio.
