Encontre os desenhos 3D dos Grampos Rápidos nos códigos em vermelho da tabela abaixo, permitindo que você acesse facilmente as informações necessárias e simplifique o seu trabalho, economizando tempo e esforço.

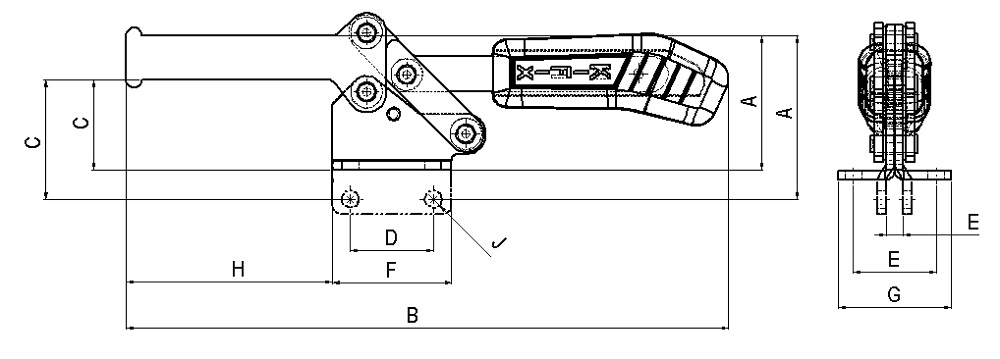

REFERÊNCIA | FORÇA RETENÇÂO kgf | A | B | C | D | E | F | G | H | J | ÂNGULO DE ABERTURA | PESO kg |
---|---|---|---|---|---|---|---|---|---|---|---|---|
KF-105 D | 30 | 18 | 64 | 8 | 13,5 | 16 | 24 | 24 | 18,6 | 4,3 | 90 | 0,030 |

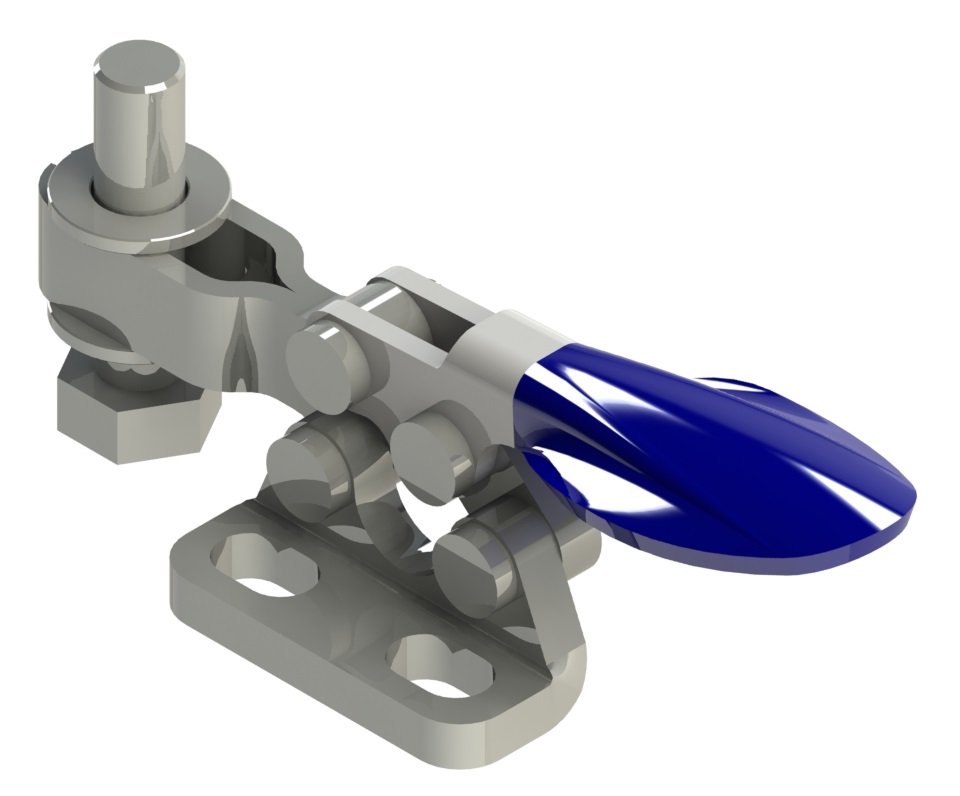

KF-105 DU | 30 | 21,3 | 64 | 8 | 13,5 | 8 | 24 | 12 | 18,6 | 4,3 | 90 | 0,030 |
KF-105 R | 30 | 24 | 64 | 12 | 13,5 | - | 24 | - | 18,6 | 4,3 | 90 | 0,030 |

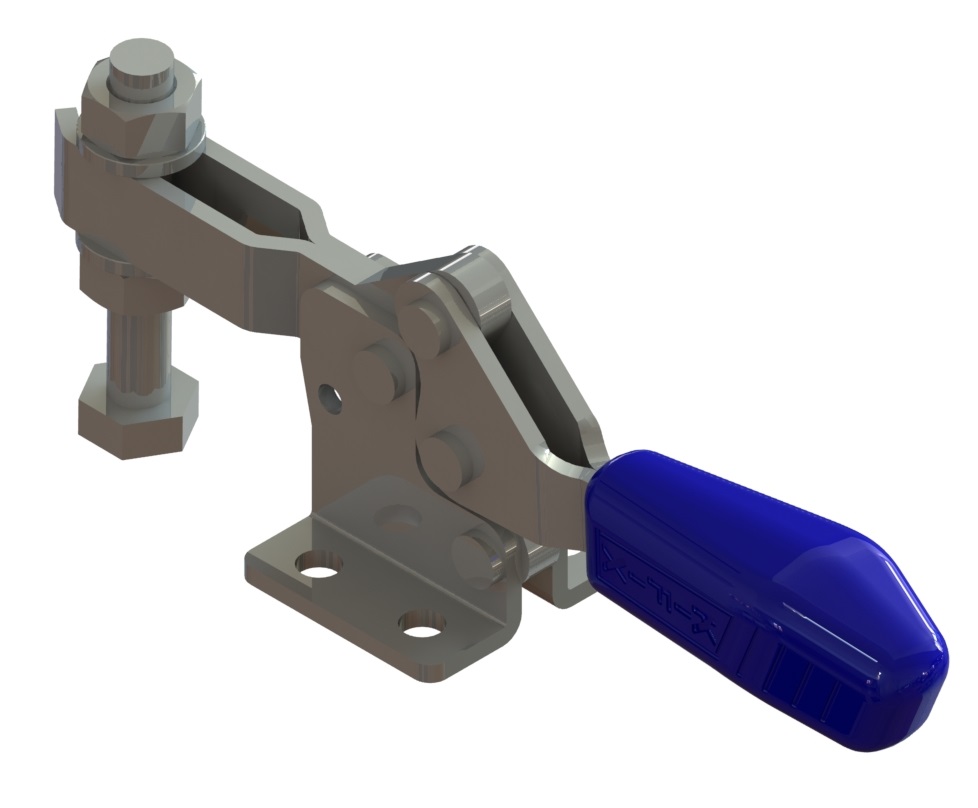

KF-106 D | 70 | 35 | 112 | 20 | 13,5 | 18,3 | 25,5 | 28 | 35 | 4,5 | 90 | 0,095 |
KF-106 R | 70 | 40 | 112 | 24 | 13,5 | 4 | 25,5 | - | 35 | 4,5 | 90 | 0,095 |
KF-152 D | 130 | 46 | 185 | 25 | 20 | 25,5 | 38 | 37 | 58 | 7,0 | 90 | 0,280 |
KF-152 R | 130 | 54 | 184 | 32 | 20 | 6 | 38 | - | 58 | 7,0 | 90 | 0,280 |

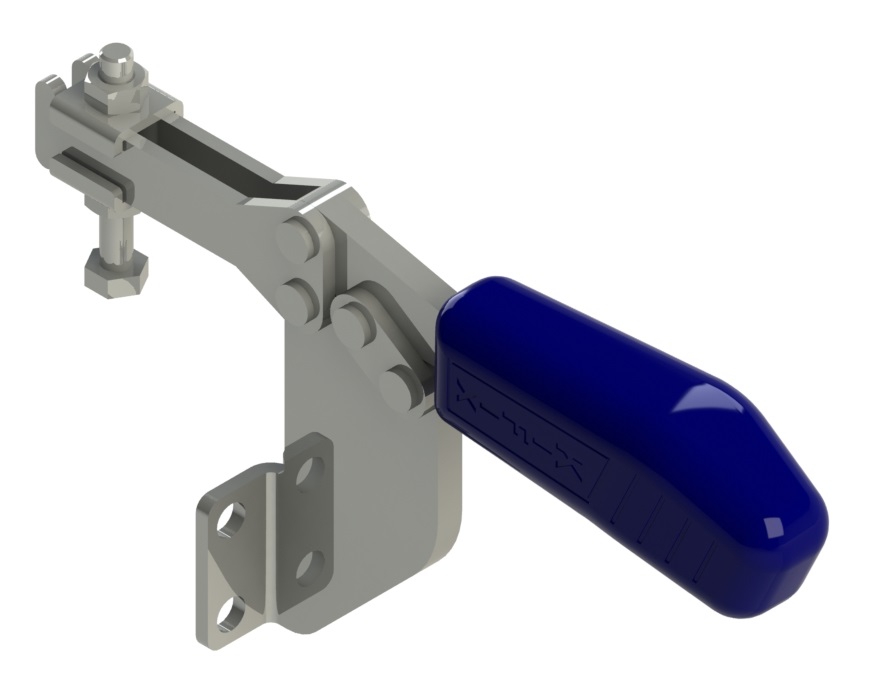

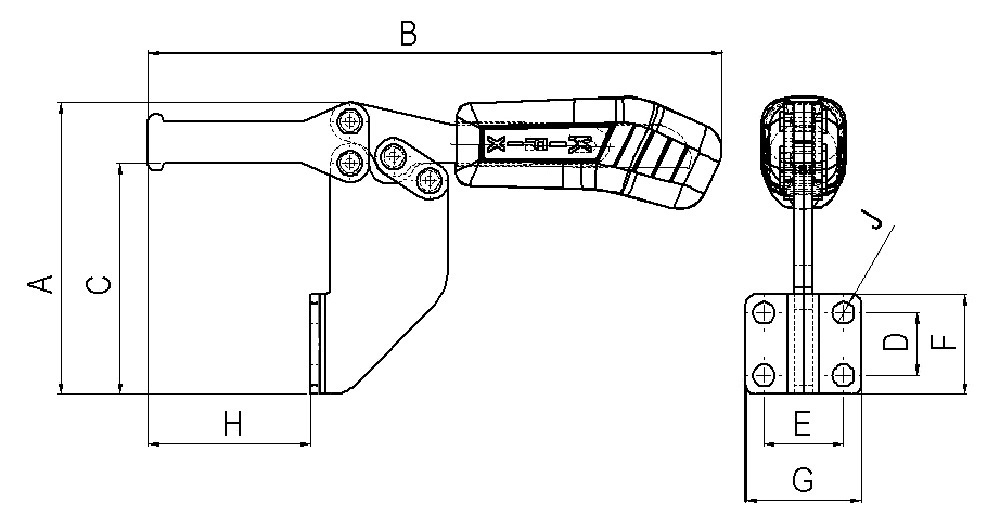

KF-152 F | 130 | 95 | 184 | 74 | 20 | 25,5 | 32 | 37 | 52 | 7,0 | 90 | 0,340 |
KF-732 D | 340 | 67 | 301 | 45 | 42 | 42 | 60 | 57 | 103 | 8,5 | 80 | 1,030 |

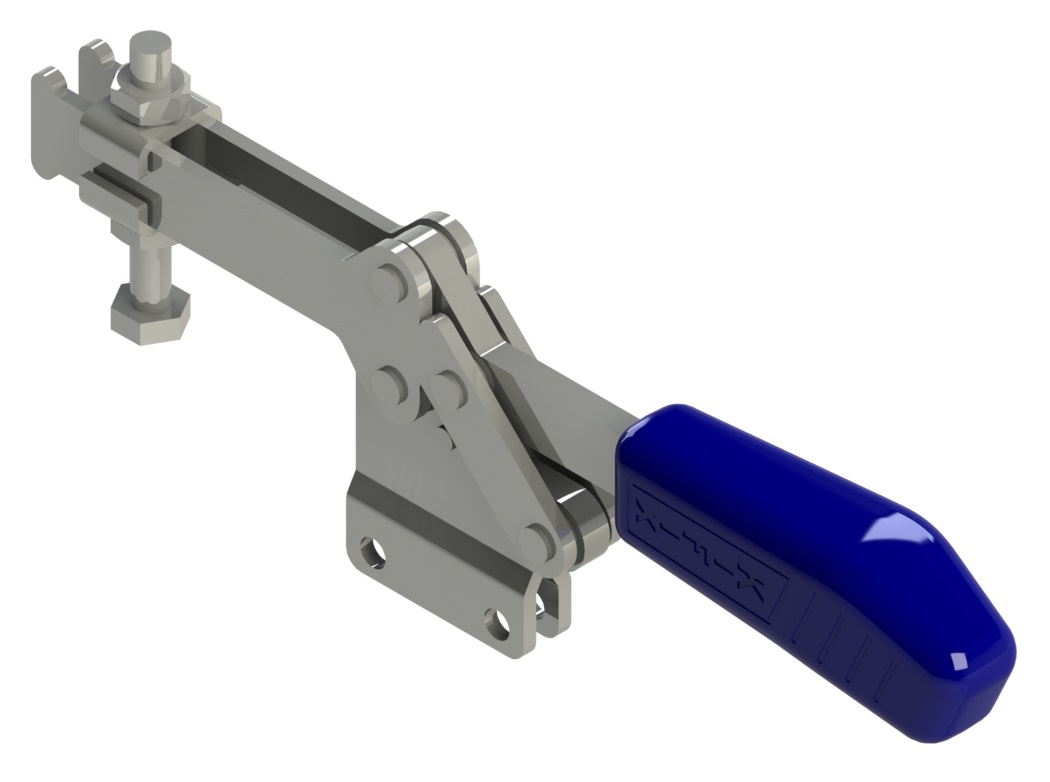

KF-732 R | 340 | 82 | 301 | 60 | 42 | 8,5 | 60 | - | 103 | 8,5 | 80 | 1,030 |
