Grampo compressor > KF-035-34 KF-035-60

KF-035-34

KF-035-34 KF-035-60

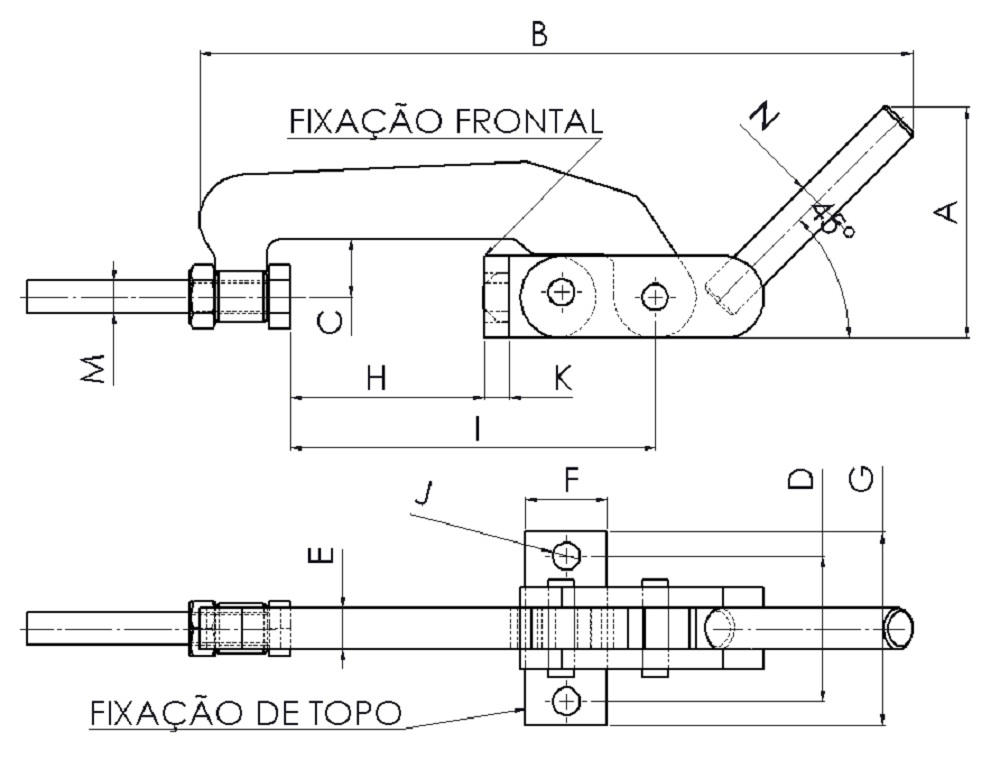

Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

REFERÊNCIA FORÇA RETENÇÃO Kgf A B C D E F G H I J K M N PESO kg
KF-035 34 1000 71 195 36 45 12,7 25,4 60 34 87 8,5 7,94 M10 12,7 0,910
KF-035 60 1000 71 221 18 45 12,7 25,4 60 60 113 8,5 7,94 M10 12,7 0,890
