SPR Pino indexador Retratil com repouso
Resina Termoplástica e aço oxidado preto

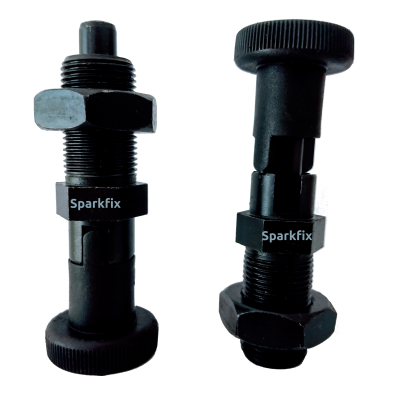

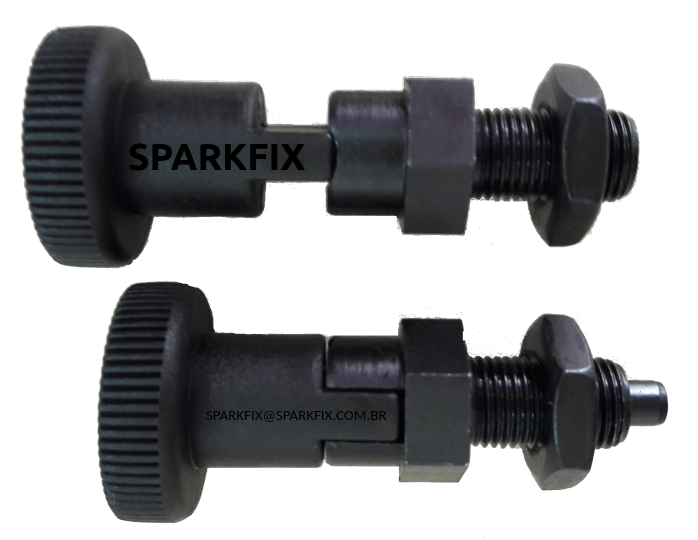

SPR Botão com Pino indexador Retratil e posição de descanso
SPR
SPR
| CÓDIGO | CÓDIGO centerbak | D | L | L1 | d | d1 | h | h1 | ch |
| SPR 2426-5 | KR 2426 M10 | 24,5 | 59 | 6,5 | 5 | M10x1,00 | 17,0 | 5 | 5/8 |
| SPR 2426-6 | KR 2426 M12 | 24,5 | 62 | 6,5 | 6 | M12x1,50 | 20,0 | 6 | 5/8 |
| SPR 3125-8 | KR 3126 M16 | 31,5 | 81,0 | 8,0 | 8 | M16x1,50 | 25,50 | 8 | 3/4 |
| SPR 3125-10 | KR 3126 M20X1,5 | 31,5 | 91,5 | 9,0 | 10 | M20x1,50 | 32,80 | 10 | 7/8 |
Material: Plástico (Polyamide PA), Pino endurecido.
Cor: Preta.
Acabamento superficial: Oxidado preto
Fixação: Fornecido com uma porca de segurança
Característica: Os pinos de indexação retratil SPR com posição de repouso são usados para aplicações onde o pino deve permanecer em sua posição retraída. Para conseguir isso, o botão é girado 90 graus após a retração.
Um entalhe mantém o pino nesta posição.
Aplicações: Máquinas e equipamentos em geral, onde necessita de
movimentação das partes móveis com posicionamento preciso
