Alavanca Trava Macho ATM

Inserto de rosca zincada e polypropileno na alavanca

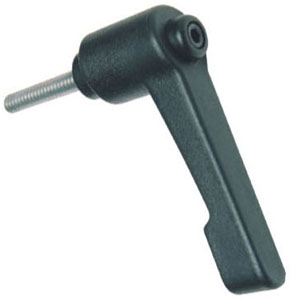

ATM alavanca trava macho

Esta alavanca tem varias posicioes  para deixar o cabo ou  serve para ajustes em pequenas cavidades  com giro minimo de 8º

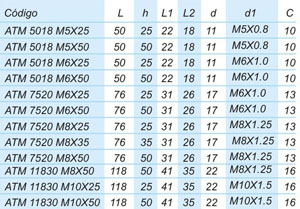

ATM Tabela de medidas


CÓDIGO

L

h

L1

L2

d

d1

C

ATM 5018 M5x25

50

25

22

18

11

M5x0,8

10

ATM 5018 M5x50

50

50

22

18

11

M5x0,8

10

ATM 5018 M6x25

50

25

22

18

11

M6x1,0

10

ATM 5018 M6x50

50

50

22

18

11

M6x1,0

10

ATM 7520 M6x25

75

25

31

26

17

M6x1,0

13

ATM 7520 M6x50

75

50

31

26

17

M6x1,0

13

ATM 7520 M8x25

75

25

31

26

17

m8x1,25

13

ATM 7520 M8x50

75

50

31

26

17

m8x1,25

13

ATM 11830 M8x25

75

25

41

35

22

m8x1,25

16

ATM 11830 M8x35

75

35

41

35

22

m8x1,25

16

ATM 11830 M8x50

75

50

41

35

22

m8x1,25

16

ATM 11830 M10x25

75

25

41

35

22

m10x1,50

16

ATM 11830 M10x50

75

50

41

35

22

m10x1,50

16

Logo sparkfix
Sparkfix Fixadores Comercio Ltda

V3R+C - Volante Três Raios com Cabo Giratório

Ferro Fundido Revestido em Resina Termoplástica

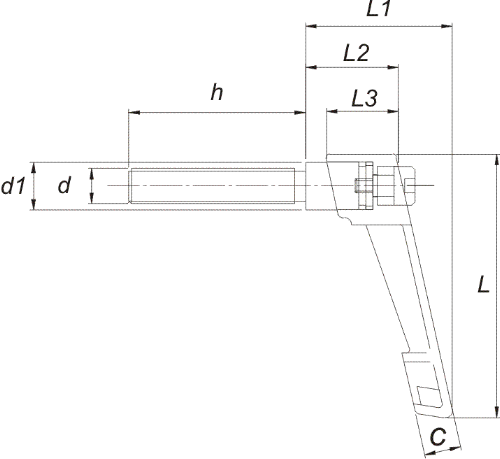

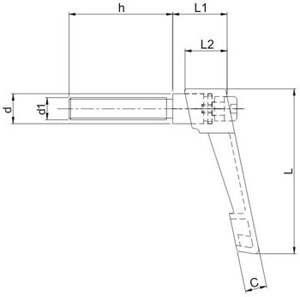

ATM desenho e dados tecnicos


Material: Poliamida reforçada com fibra de vidro.

Cor: Preta.

Acabamento superficial: Texturizada.

Fixação: ATF: latão liga 360 - ATM: Aço 1020 zincado.

Características: Boa inércia química. Média resistência ao calor (50º).

1 - Resistência ao torque admissível de aperto (ruptura):
- ATF/ATM 7520 = 0,4 Kgm
- ATF/ATM 11830 = 0,4 Kgm
2 - Resistência ao impacto lateral:
- ATF/ATM 7520 = 6,0 Kgm
- ATF/ATM 11830 = 6,5 Kgm

Aplicações: Máquinas e equipamentos que requerem regulagem manual e/ou fixação das partes móveis.
