Cylindrical knobs |
GN 519 |

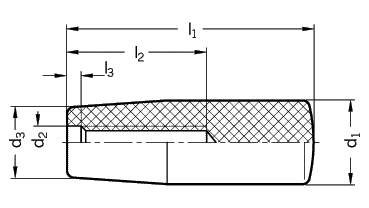

| d1 | d2 | d3 | l1 | l2 | l3 ± 0,5 | |
| min. | ||||||
| 14 | M 5 | 11 | 28 | 12 | 1,5 | |
| 18 | M 6 | M 8 | 15 | 40 | 25 | 3,5 |
| 21 | M 6 | M 8 | 17 | 50 | 26 / 35 | 3,5 / 7,5 |
| 23 | M 8 | M 10 | 19 | 65 | 30 / 40 | 7,5 |
| 26 | M 10 | M 12 | 21 | 80 | 55 | 7 / 10 |
| 28 | M 10 | M 12 | 22 | 90 | 55 / 58 | 7 / 8 |
| 29 | M 12 | 23 | 116 | 58 | 8 | |
| 31 | M 12 | 25 | 102 | 58 | 8 |
| Specification | Information | How to order |
| Plastic Duroplast (Phenolic) black shiny finish |
Zylinderknöpfe GN 519 werden vielfach anstelle von Kugelknöpfen DIN 319 an Schalthebeln, Schaltstangen usw. verwendet. Allerdings muß der Gewindezapfen etwas länger gehalten werden, damit der Zylinderknopf bei Biegebeanspruchung nicht reißt. Gear lever handles with cylindrical knobGN 310 |
Cylindrical knob GN 519-23-M8
Code No. 519 |
|
|
|
