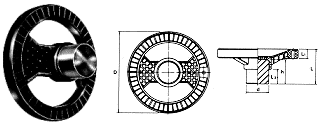

Volante Dois Raios "Sem Alam" - V2R.SA
CÓDIGO
D
L
L1
L2
d
h
|
V2R 96.SA |
96 |
50 |
12 |
24 |
30 |
38 |
|
V2R 116.SA |
114 |
55 |
14 |
23 |
35 |
41 |
|
V2R 141.SA |
140 |
67 |
16 |
29,5 |
38 |
50 |
|
V2R 161.SA |
158 |
69 |
18 |
29 |
45 |
50 |
|
V2R 186.SA |
183,5 |
78 |
20 |
30 |
50 |
55 |
|
V2R 216.SA |
213 |
76 |
20 |
31 |
60,4 |
50 |
Dados técnicos vide V2R.SA+C
PROCESSO
ADEQUADO DE USINAGEM PARA
VOLANTE 2 RAIOS SEM ALMA DE AÇO
(V2R.SA)
Quando da necessidade de usinagem externa do cubo, recomenda-se usinar inicialmente o furo conforme figura 2, posteriormente adaptar em um mandril conforme figura 3 para usinagem externa.
