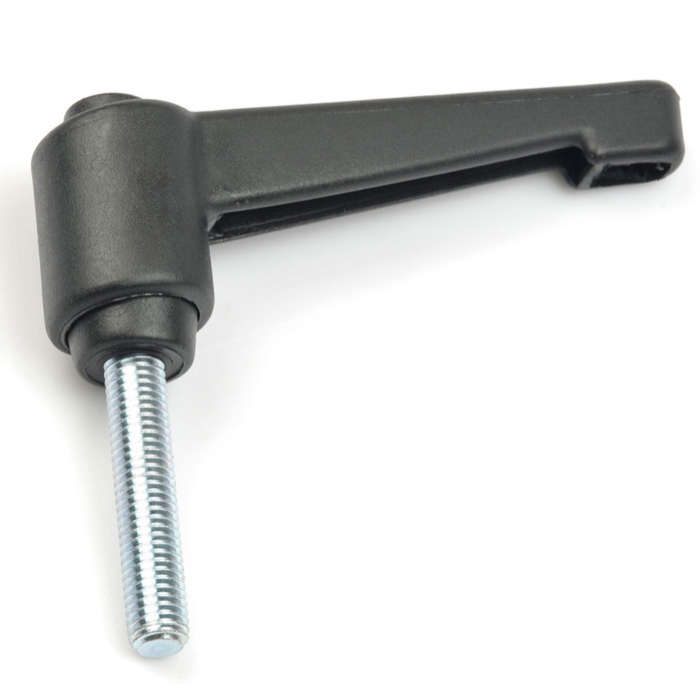

Alavanca Trava Macho ATM
Inserto de rosca zincada e polypropileno na alavanca
ATM alavanca trava macho
ATM Tabela de medidas
|
CÓDIGO |
L |
h |
L1 |
L2 |
d |
d1 |
C |
|
ATM 5018 M5x25 |
50 |
25 |
22 |
18 |
11 |
M5x0,8 |
10 |
|
ATM 5018 M5x50 |
50 |
50 |
22 |
18 |
11 |
M5x0,8 |
10 |
|
ATM 5018 M6x25 |
50 |
25 |
22 |
18 |
11 |
M6x1,0 |
10 |
|
ATM 5018 M6x50 |
50 |
50 |
22 |
18 |
11 |
M6x1,0 |
10 |
|
ATM 7520 M6x25 |
75 |
25 |
31 |
26 |
17 |
M6x1,0 |
13 |
|
ATM 7520 M6x50 |
75 |
50 |
31 |
26 |
17 |
M6x1,0 |
13 |
|
ATM 7520 M8x25 |
75 |
25 |
31 |
26 |
17 |
m8x1,25 |
13 |
|
ATM 7520 M8x50 |
75 |
50 |
31 |
26 |
17 |
m8x1,25 |
13 |
|
ATM 11830 M8x25 |
75 |
25 |
41 |
35 |
22 |
m8x1,25 |
16 |
|
ATM 11830 M8x35 |
75 |
35 |
41 |
35 |
22 |
m8x1,25 |
16 |
|
ATM 11830 M8x50 |
75 |
50 |
41 |
35 |
22 |
m8x1,25 |
16 |
|
ATM 11830 M10x25 |
75 |
25 |
41 |
35 |
22 |
m10x1,50 |
16 |
|
ATM 11830 M10x50 |
75 |
50 |
41 |
35 |
22 |
m10x1,50 |
16 |
Sparkfix Fixadores Comercio Ltda
Fone (19) 3871-8753 (19) 38718753
V3R+C - Volante Três Raios com Cabo Giratório
Ferro Fundido Revestido em Resina Termoplástica

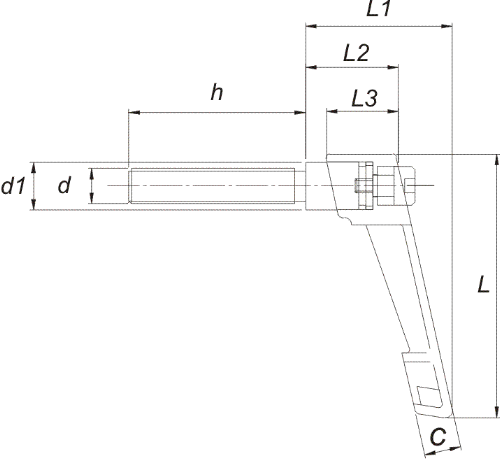

ATM desenho e dados tecnicos
Material: Poliamida reforçada com fibra de vidro.
Cor: Preta.
Acabamento superficial: Texturizada.
Fixação: ATF: latão liga 360 - ATM: Aço 1020 zincado.
Características: Boa inércia química. Média resistência ao calor (50º).
1 - Resistência ao torque admissível de aperto (ruptura):
- ATF/ATM 7520 = 0,4 Kgm
- ATF/ATM 11830 = 0,4 Kgm
2 - Resistência ao impacto lateral:
- ATF/ATM 7520 = 6,0 Kgm
- ATF/ATM 11830 = 6,5 Kgm
Aplicações: Máquinas e equipamentos que requerem regulagem manual e/ou fixação das partes móveis.
