CA - Cabo Alça de Baquelite

Baquelite / Ferro Fundido

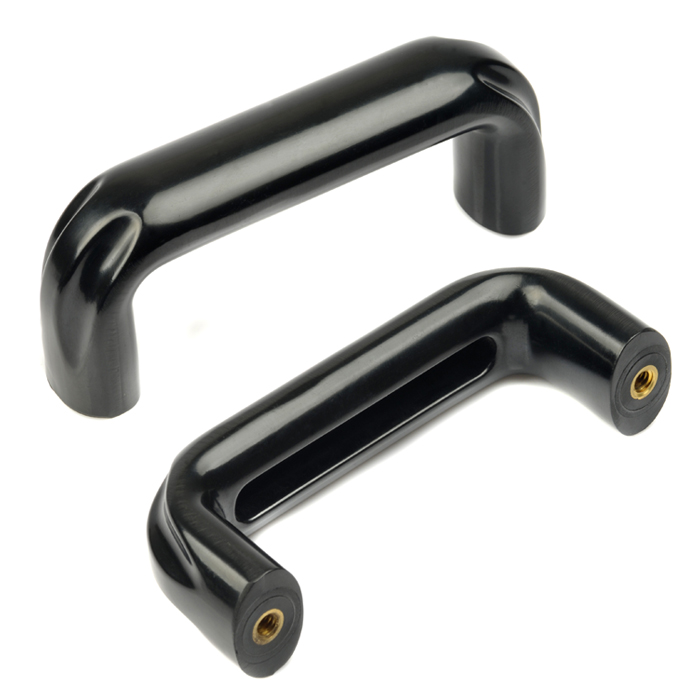

CA - Cabo Alça de Baquelite

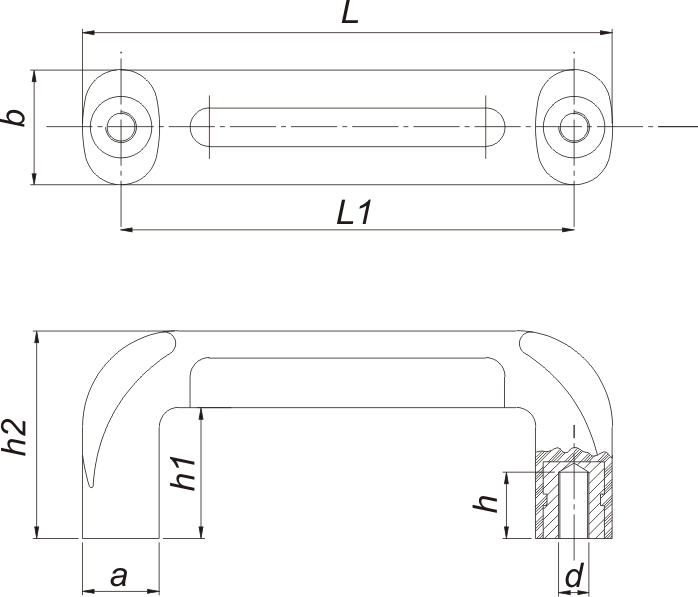

CÓDIGO L L1 a b d h h1 h2 Ch
CA103 - M6 103 86 17 26 M6x1,00 17 43 26 3/8"
CA103 - 5/16" 103 86 17 26 5/16"UNC-18 20 43 26 3/8"
CA137 - M8 137 118 20 30 M8x1,25 20 54 34 1/2"
CA137 - M10 137 118 20 30 M10x1,50 20 54 34 1/2"
CA137 - 1/4" 137 118 20 30 1/4"UNC-20 20 54 34 1/2"
CA137 - 5/16" 137 118 20 30 5/16"UNC-18 20 54 34 1/2"
CA137 - 3/8" 137 118 20 30 3/8"UNC-16 20 54 34 1/2"
CA197 - M8 203 180 22 30 M8x1,25 20 62 42 1/2"
CA197 - M10 203 180 22 30 M10x1,50 20 62 42 1/2"
CA197 - 3/8" 203 180 22 30 3/8"UNC-16 20 62 42 1/2"
Material: Baquelite.

Cor: Preta.

Acabamento superficial: Polido.

Fixação: Latão liga 360.

Características: Bons valores de isolamento elétrico (média e baixa voltagem), boa resistência às interpéries e às altas temperaturas.

Aplicações: Para todos os tipos de máquinas e equipamentos.

A - Resistência ao torque de aperto admissível (ruptura):
- CA 103 = 0,75 Kgm
- CA 137 = 0,75 Kgm
- CA 197 = 1,0 a 1,5 Kgm

B - Resistência ao içamento de carga:
- CA 103 = 326 a 390 Kgm
- CA 137 = 344 a 375 Kgm
- CA 197 = 352 a 408 Kgm

C - Resistência ao impacto lateral:
- CA 103 = 3,21 Kgm
- CA 137 = 2,58 Kgm
- CA 197 = 4,16 Kgm

Obs.: Torque de montagem (aperto admissível) na bucha roscada deve ser 40% do valor do item "A".
