Grampo vertical > KFU-03/05/06/08

KFU-03/05/06/08

KFU-03/05/06/08

Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

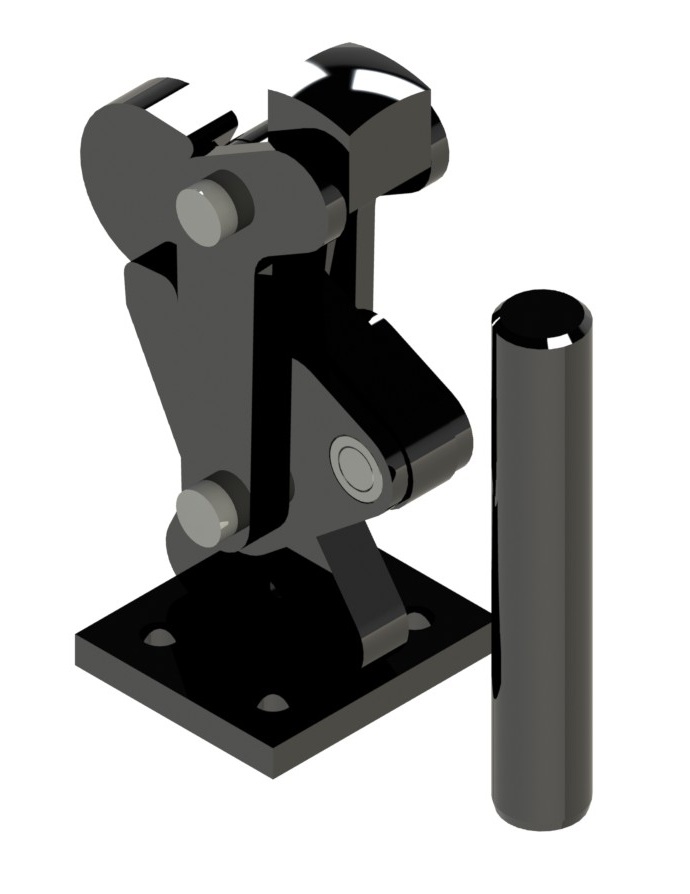

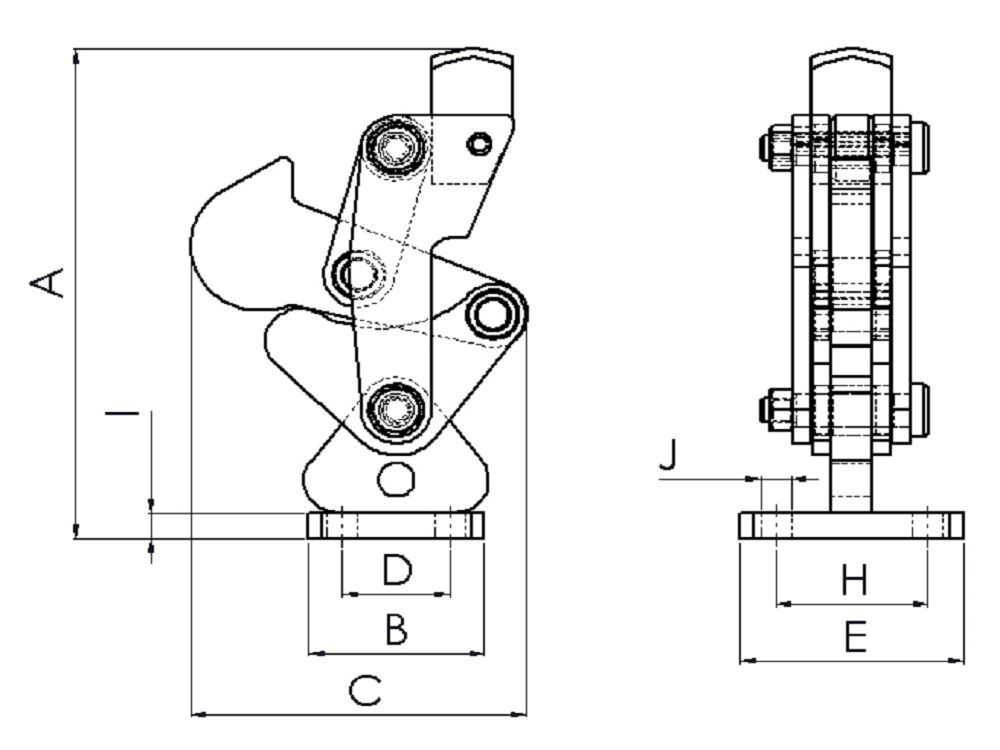

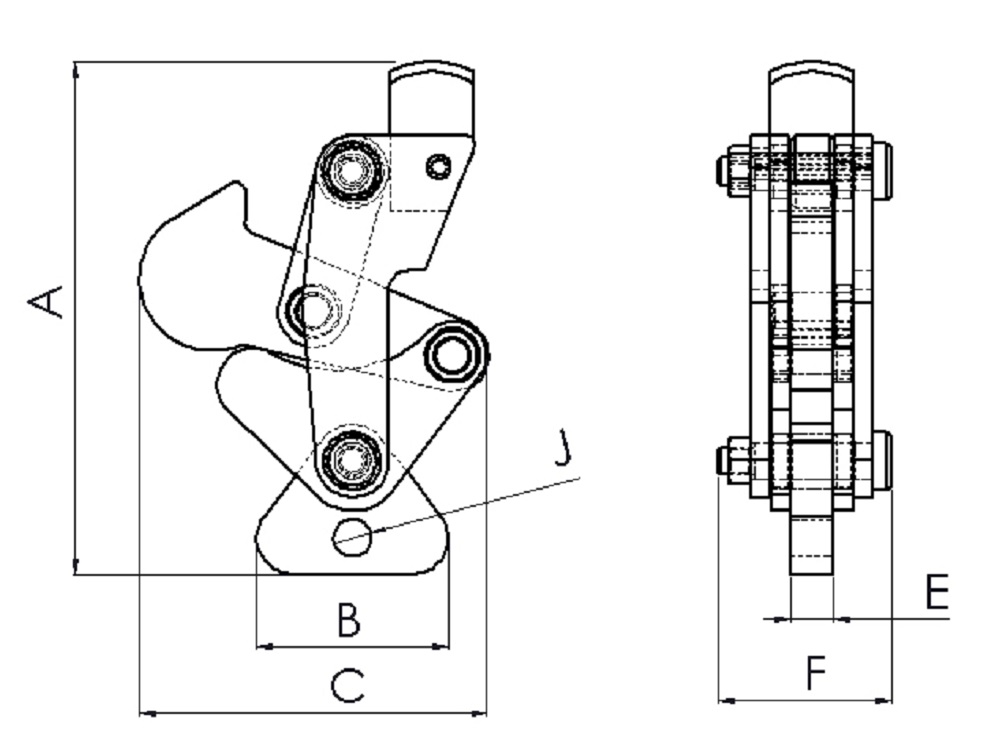

REFERÊNCIAFORÇA RETENÇÃO KgfABCDEFGHIJÂNGULO DE ABERTURAPESO kg
KFU-03 A 680 108 42 72 - 9,5 42 - - - 8,5 200 0,670
KFU-03 D 680 114 40 72 24,5 51 42 - 34,5 6,35 7,0 200 0,760
KFU-03 R 680 132 40 68 - 9,5 42 18 - - - 200 0,730
KFU-05 A 1000 145 60 98 - 12,7 47 - - - 10,5 200 1,170
KFU-05 D 1000 153 55 98 31,5 64 47 - 45 8 8,5 200 1,380
KFU-05 R 1000 170 50 92 - 12,7 47 22 - - - 200 1,240
KFU-06 A 2200 179 70 118 - 15,9 66 - - - 12,5 200 2,720
KFU-06 D 2200 189 70 118 40 80 66 - 50 9,5 10,5 200 3,110
KFU-06 R 2200 214 65 114 - 15,9 66 29 - - - 200 2,900
KFU-08 A 2200 244 84 177 - 19 72,5 - - - 13,0 200 6,440
KFU-08 D 2200 256,7 100 177 70 150 72,5 - 120 12,7 10,5 200 7,830
KFU-08 R 2200 270 80,6 177 - 19 72,5 35 - - - 200 6,270
