Grampo torpedo > KF-305/405/505/605
KF-305/405/505/605
KF-305/405/505/605
Encontre os desenhos 3D dos Grampos Rápidos nos códigos em vermelho da tabela abaixo, permitindo que você acesse facilmente as informações necessárias e simplifique o seu trabalho, economizando tempo e esforço.

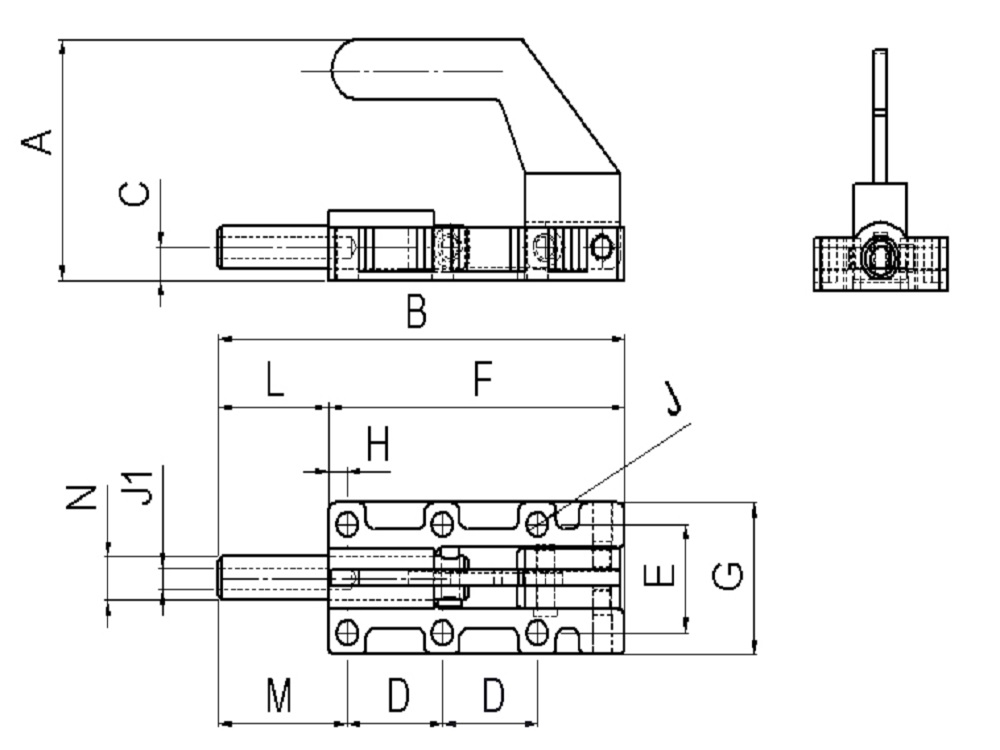

| REFERÊNCIA | FORÇA RETENÇÂO Kgf | CURSO | A | B | C | D | E | F | G | H | J | J1 | L | M | N | PESO kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KF-305 | 250 | 25 | 60 | 105 | 7,5 | 25 | 25 | 78 | 35 | 5 | 5,5 | M6X1,00 | 26,5 | 32 | 10 | 0,350 |
| KF-405 | 500 | 35 | 73 | 148 | 10 | 35 | 35 | 111 | 51 | 8,5 | 6,5 | M8X1,25 | 37 | 46 | 14 | 1,100 |
| KF-505 | 750 | 50 | 78 | 190 | 14 | 45 | 45 | 141 | 66 | 10 | 8,5 | M12X1,75 | 50 | 60 | 19 | 1,820 |
| KF-605 | 1200 | 60 | 84 | 238 | 16 | 55 | 55 | 171 | 76 | 10 | 10,5 | M12X1,75 | 67 | 77 | 22 | 2,870 |
