Grampo tensor > KF-330/350/340

KF-330/350/340

KF-330/350/340

Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

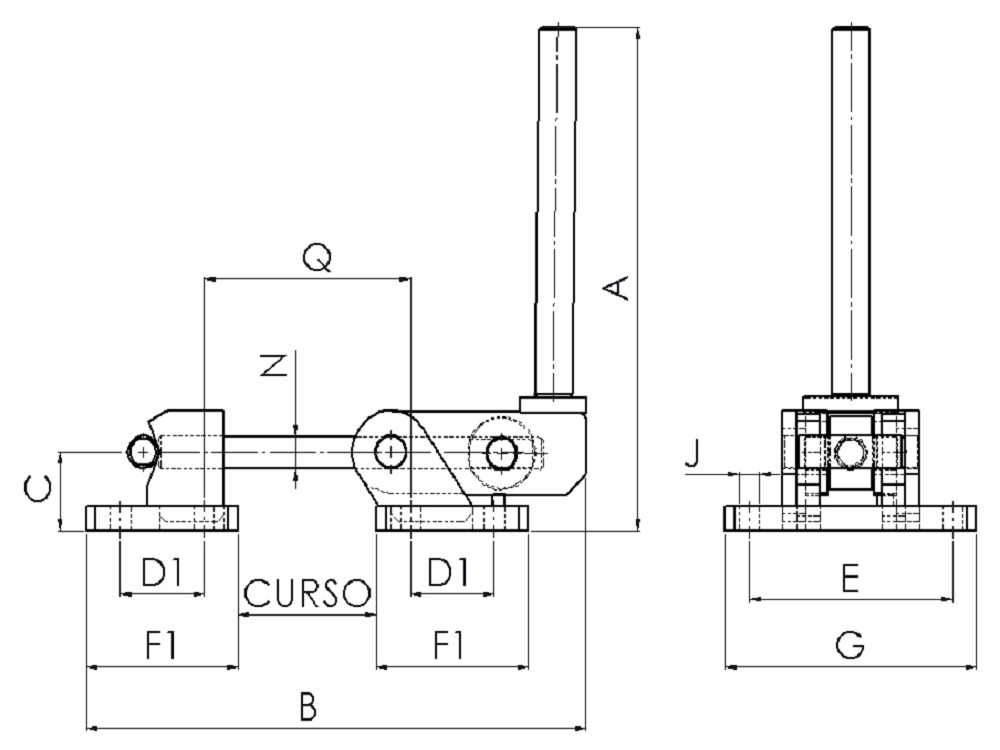

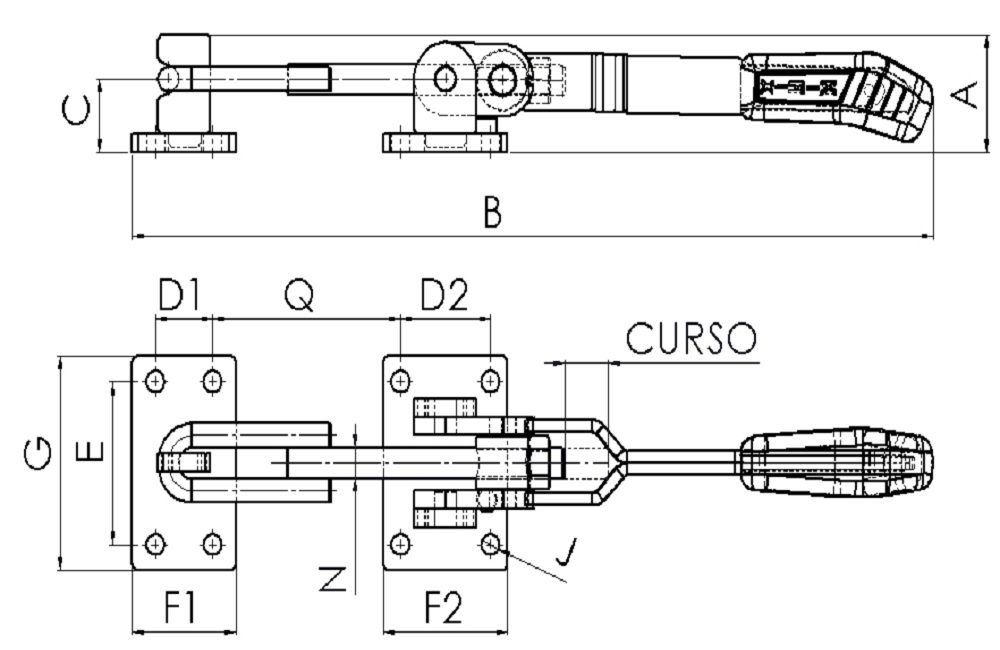

REFERÊNCIAFORÇA RETENÇÃO KgfCURSOAB máxCD1D2EF1F2GJNQPESO kg

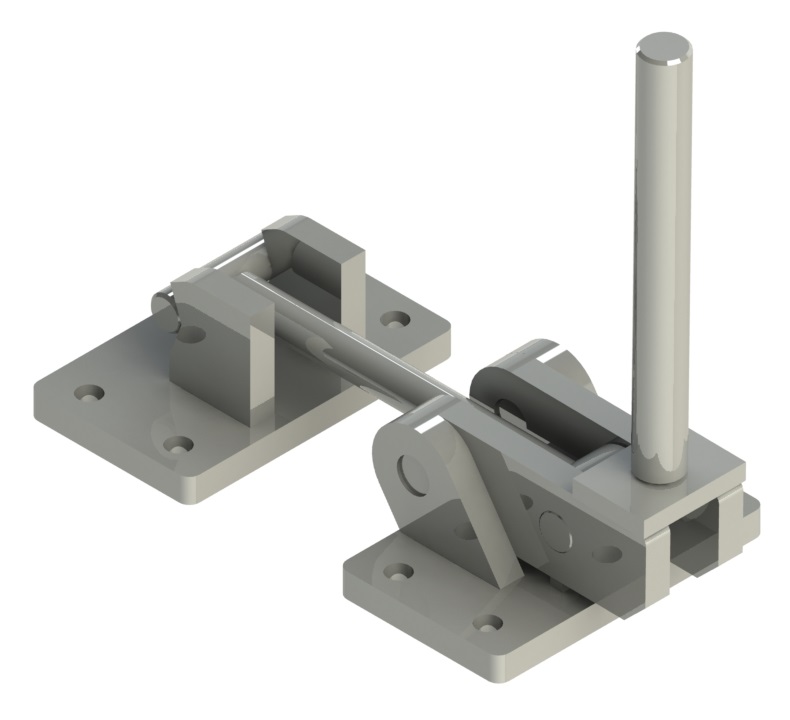

KF-330 1500 58 198 209 31 35 - 85 63,5 - 105 8,5 12,7 86 2,400

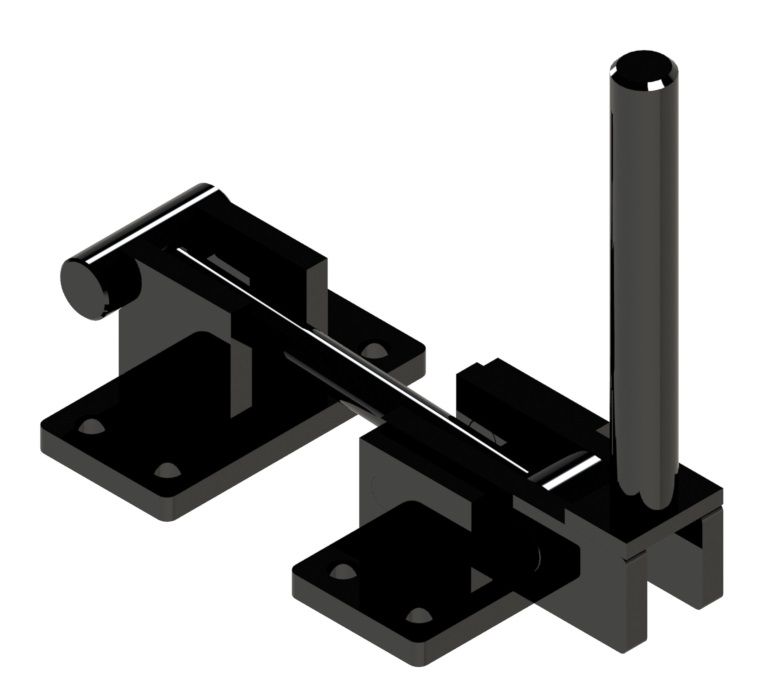

KF-350 1800 54 229 239 44 35 - 94 60 - 120 11 16 80 3,650

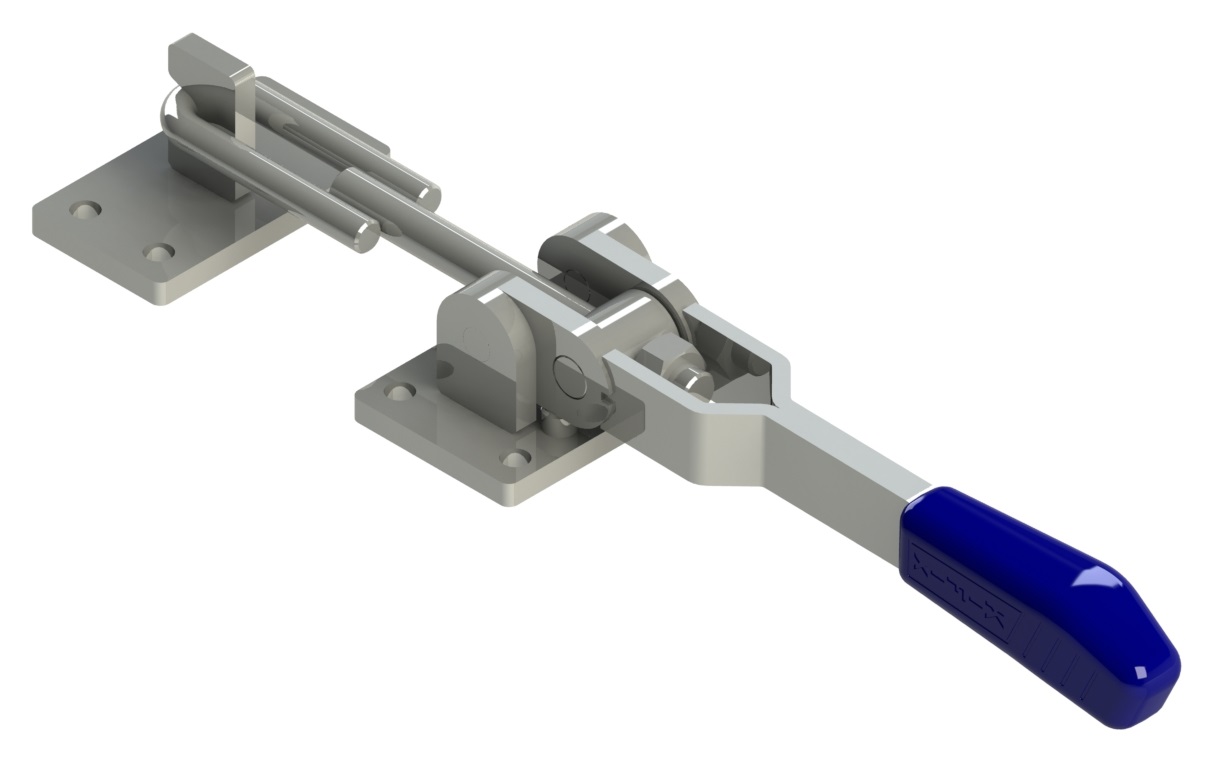

KF-340 2500 27 61 490 38,1 35 55 85 63,5 76 112 11 16 115 3,200
