Grampo horizontal > KF-102/103/104

KF-102/103/104

KF-102/103/104

Clique nas referências da tabela abaixo para fazer o download dos desenhos. Todos os arquivos baixados estão zipados, para visualizar baixe o programa AQUI.

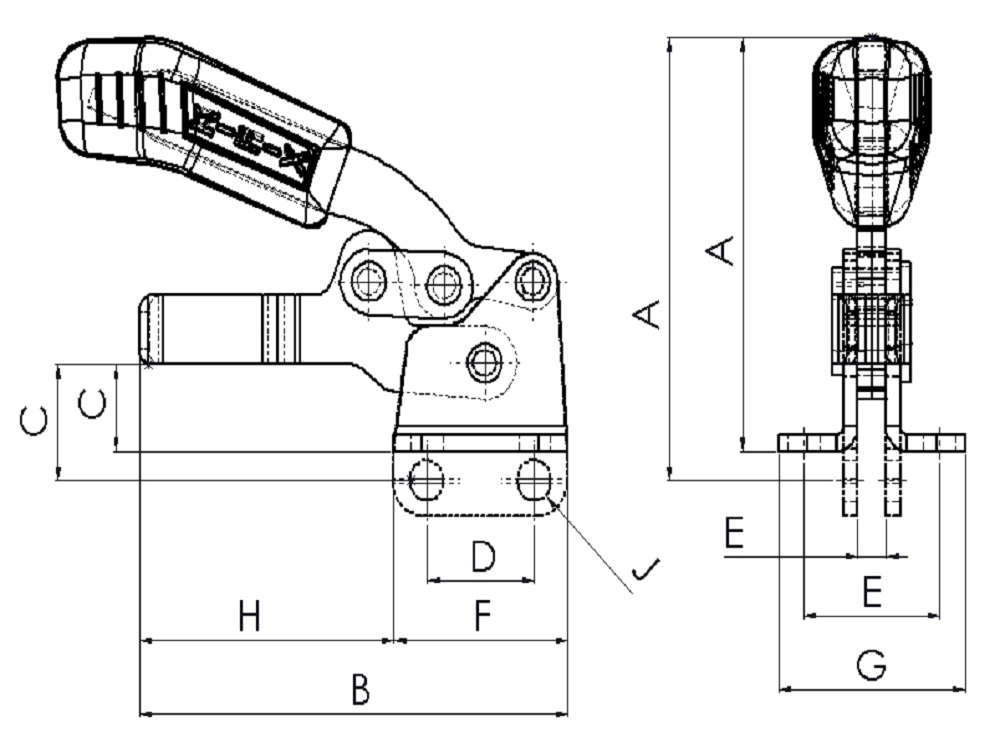

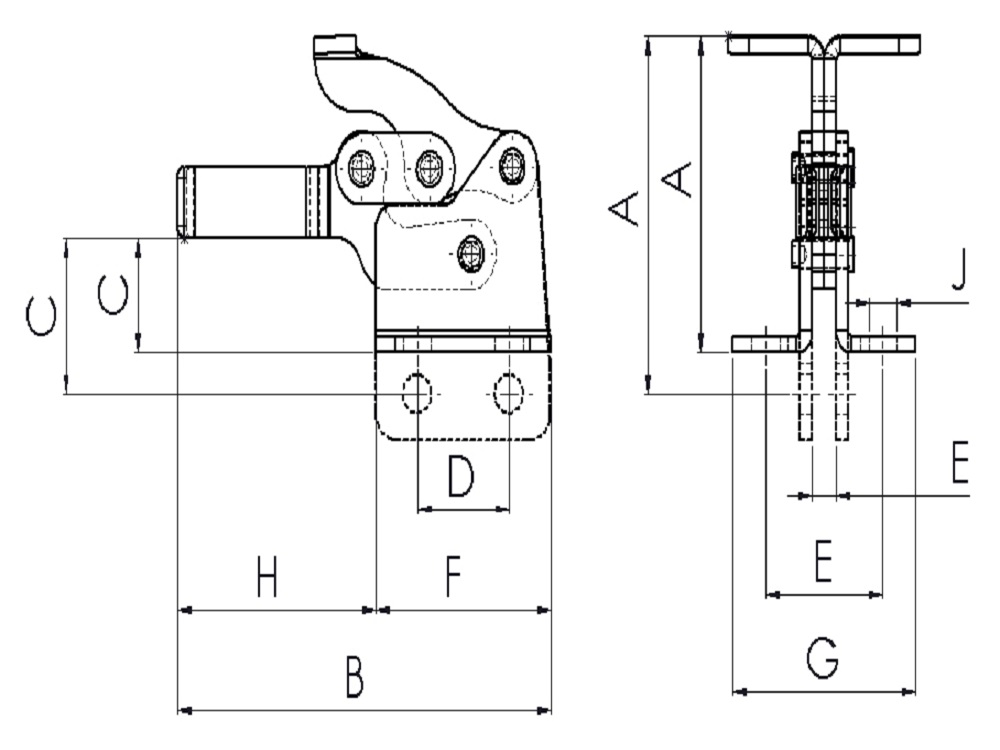

REFERÊNCIAFORÇA RETENÇÃO KgfABCDEFGHJÂNGULO DE ABERTURAPESO kg

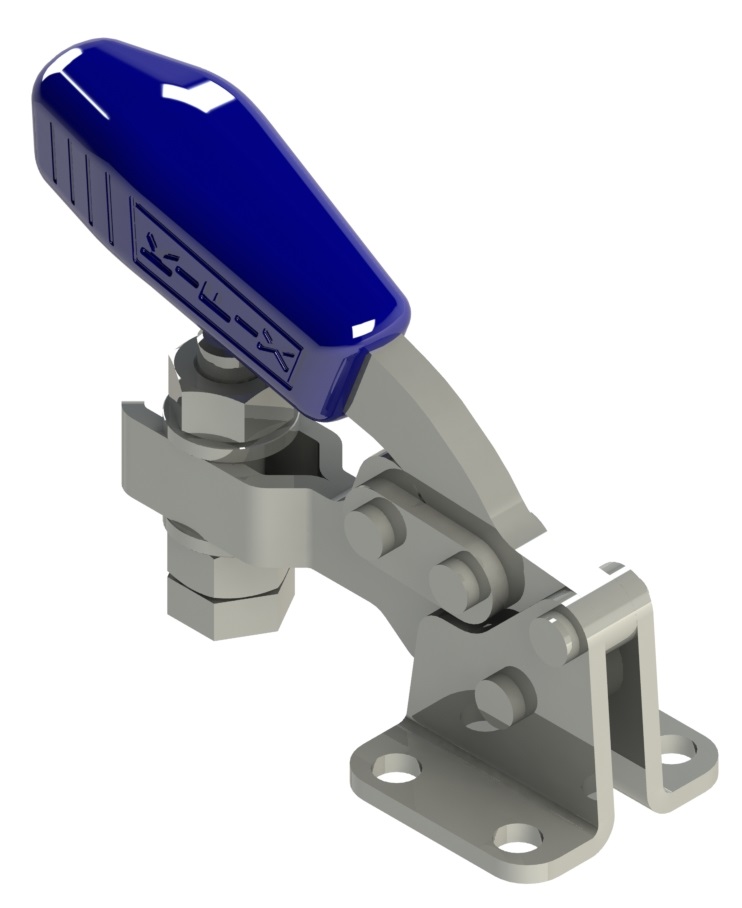

KF-102 D 50 51 71 11 15 19 24 26 36 4,5 75 0,085

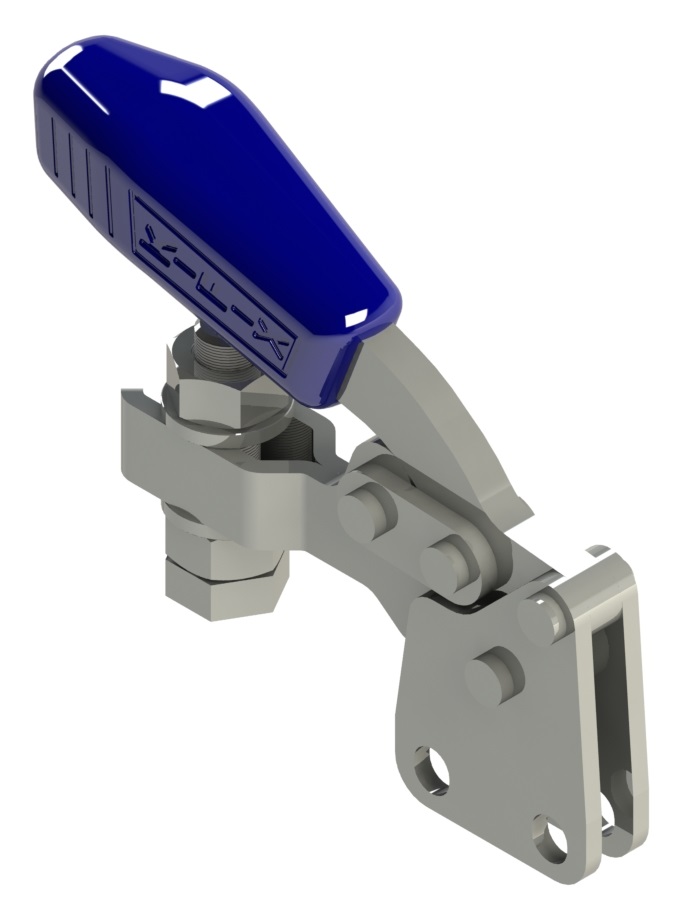

KF-102 R 50 58 71 14 15 4 24 - 36 4,5 75 0,085
KF-103 D 75 57 94 21 23 29 44 46 50 7,0 85 0,260

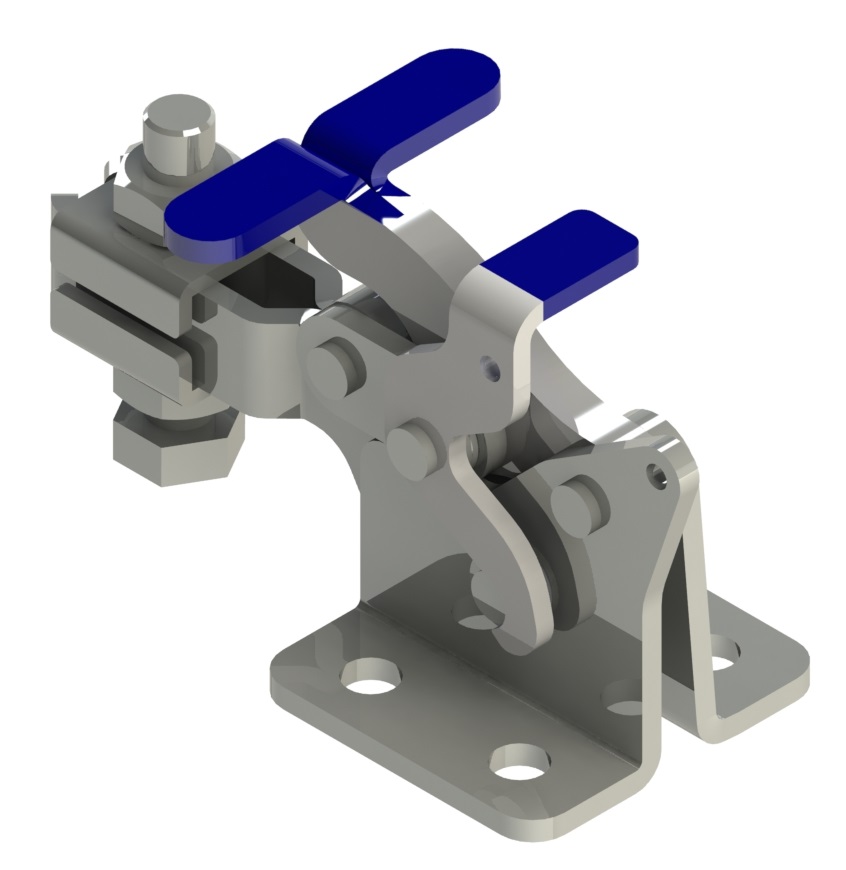

KF-103 D TR 75 57 94 21 23 29 44 46 50 7,0 85 0,275

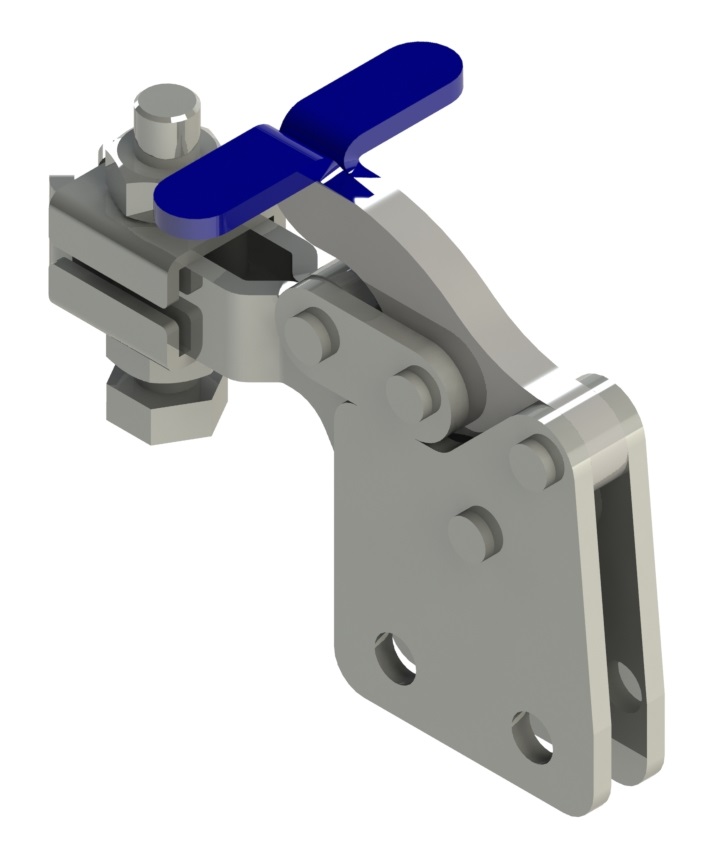

KF-103 R 75 64 94 28 23 6 44 - 50 7,0 85 0,260

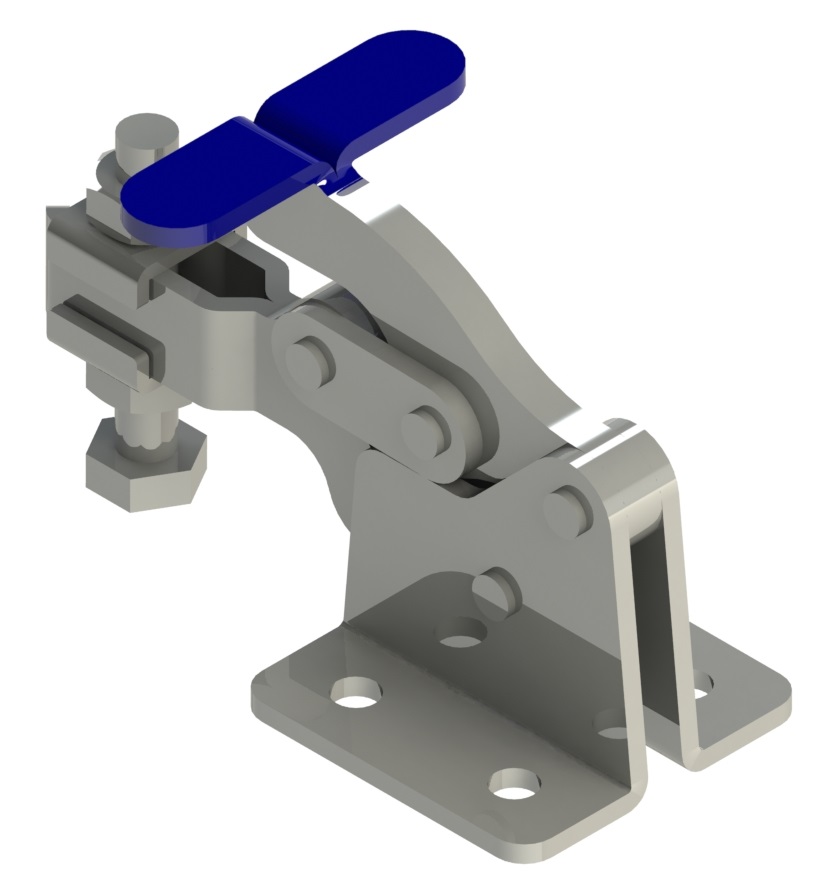

KF-104 D 340 85,6 131,8 31,3 35 38,1 64 62,7 67,8 8,5 90 0,670
KF-104 R 340 95,9 131,8 41,6 35 7,5 64 - 67,8 8,5 90 0,670
