DIN/ISO Especificações Removemos estas normas pois não tinhamos todos os itens em estoque
e alguns amigos solicitaram a faze-lo

Caso voce tenhas necessidade dos desenhos e dados contidos anteriormente aqui por favor solicite no email sparkfix@sparkfix.com.br

Especificações técnica para consulta.
Antes de indicar em seu projeto verifique a disponibilidade de estoque e fornecimento no Brasil (SPARKFIX)

ISO Especificações tecnicas do PARAFUSO CORPO RETIFICADO PCR

Para solicitar o Parafuso corpo retificado solicite o Ø e o comprimento do corpo e depois a rosca exemplo PCR Ø12x40 M10

7379

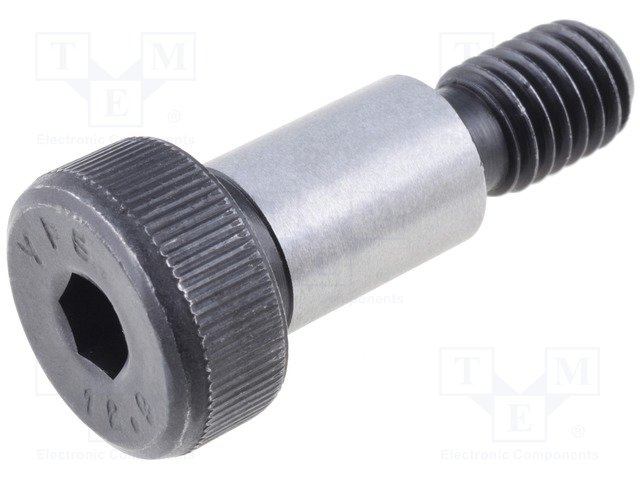

ISO 7379 Parafuso Corpo Retificado PCR Shoulder Bolts (Grade 10.9)
Em INOX somente Elesa+ganter

Parafuso
corpo
retificado

PCR Parafuso Corpo Retificado sextavado interno ISO 7379

Parafuso em
INOX
Corpo Retificado

Parafuso Corpo Retificado ISO 7379

d1 Nom.-Ø	6*	8	10	12*	16	20	24*
max	5.990	7.987	9.987	11.984	15.984	19.980	23.980
min	5.960	7.951	9.951	11.941	15.941	19.928	23.928
d2	M5	M6	M8	M10	M12	M16	M20
2IT10	0.12	0.12	0.12	0.12	0.14	0.14	0.17
d3	10	13	16	18	24	30	36
k max.	4.5	5.5	7	9	11	14	16
t min	2.4	3.3	4.2	4.9	6.6	8.8	10
L2 Nom. long/length	9.5	11	13	16	18	22	27
s	3	4	5	6	8	10	12

* especificações de dimensão. Fora da norma ISO 7379 verificar

O único propósito de ter a força de uma classe de propriedade 10.9 em parafusos de cabeça de soquete, é aumentar a resistência ao desgaste no corpo. Devido ao rebaixo entre a rosca e o corpo, o torque de aperto deve ser diminuído.

Para aplicações onde o corpo é apertado contra a peça de trabalho, um torque ainda menor deve ser aplicado. O teste preliminar é recomendado para se certificar de que se adapta à sua aplicação.

Lista de medidas Comerciais
Esta é apenas uma lista dos tamanhos mais comuns para outras especificações ou materiais, entre em contato  Sparkfix Fixadores Comercio Ltda.

d1/d2	Ø 6/M5	Ø 8/M6	Ø 10/M8	Ø 12/M10	Ø 16/M12	Ø 20/M16	Ø 24/M20
L1
8	X
10	X	X
12	X	X	X	X
16	X	X	X	X
20	X	X	X	X
25	X	X	X	X	X
30	X	X	X	X	X
35	X	X	X	X	X	X
40	X	X	X	X	X	X
45	X	X	X	X	X	X
50	X	X	X	X	X	X	X
55		X	X	X	X	X
60		X	X	X	X	X	X
70			X	X	X	X	X
80			X	X	X	X	X
90				X	X	X	X
100				X	X	X	X
120					X	X	X

 *** Toda a informação é estritamente informativa ***
