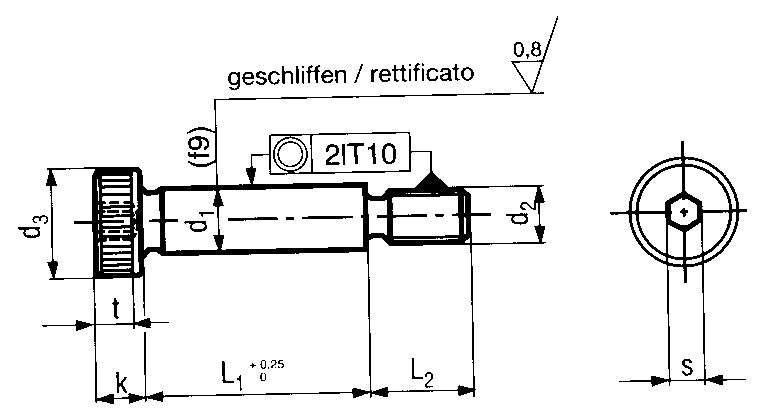

ISO 7379 Parafuso Corpo Retificado PCR Shoulder Bolts (Grade 10.9)

d1 Nom.-Ø 6* 8 10 12* 16 20 24*
max 5.990 7.987 9.987 11.984 15.984 19.980 23.980
min 5.960 7.951 9.951 11.941 15.941 19.928 23.928
d2 M5 M6 M8 M10 M12 M16 M20
2IT10 0.12 0.12 0.12 0.12 0.14 0.14 0.17
d3 10 13 16 18 24 30 36
k max. 4.5 5.5 7 9 11 14 16
t min 2.4 3.3 4.2 4.9 6.6 8.8 10
L2 Nom. long/length 9.5 11 13 16 18 22 27
s 3 4 5 6 8 10 12
* especificações de dimensão. Fora da norma ISO 7379 verificar
O único propósito de ter a força de uma classe de propriedade 10.9 em parafusos de cabeça de soquete, é aumentar a resistência ao desgaste no corpo. Devido ao rebaixo entre a rosca e o corpo, o torque de aperto deve ser diminuído.

Para aplicações onde o corpo é apertado contra a peça de trabalho, um torque ainda menor deve ser aplicado. O teste preliminar é recomendado para se certificar de que se adapta à sua aplicação.

Lista de medidas Comerciais
Esta é apenas uma lista dos tamanhos mais comuns para outras especificações ou materiais, entre em contato  Sparkfix Fixadores Comercio Ltda.

d1/d2   Ø 6/M5 Ø 8/M6 Ø 10/M8 Ø 12/M10 Ø 16/M12 Ø 20/M16 Ø 24/M20
L1 8 X
  10 X X
  12 X X X X
  16 X X X X
  20 X X X X
  25 X X X X X
  30 X X X X X
  35 X X X X X X
  40 X X X X X X
  45 X X X X X X
  50 X X X X X X X
  55   X X X X X
  60   X X X X X X
  70     X X X X X
  80     X X X X X
  90       X X X X
  100       X X X X
  120         X X X

 *** Toda a informação é estritamente informativa ***
